GB/T31467.3-2015標準測試要求：

1）測試對象為蓄電池包或系統；

2）對測試試樣施加25g、15ms的半正弦沖擊波形，Z軸方向沖擊3次，觀察2h；

3）試樣要求：蓄電池包或系統無泄漏、外殼破裂、著火或者爆炸等現象，并保持連接可靠、結構完好，試驗后的絕緣電阻不小于100Ω/v。

設備配置

主要技術參數

主要性能：

1、采用液壓提升，高壓油液制動的自由跌落式?jīng)_擊機，

2、采用氣液增壓、強力摩擦抱閘防二次沖擊制動功能；

3、沖擊測量?jī)x：?jiǎn)瓮ǖ罃?shù)據采集，可以同時進行兩個通道的加速度數據測量、存儲、報表打印、數據回調、 數據庫管理等功能。

4、采用橡膠模塊，產生廣范的任意作用時間之半正弦波脈沖。

5、可做包裝箱的等效落下試驗。

設備性能介紹

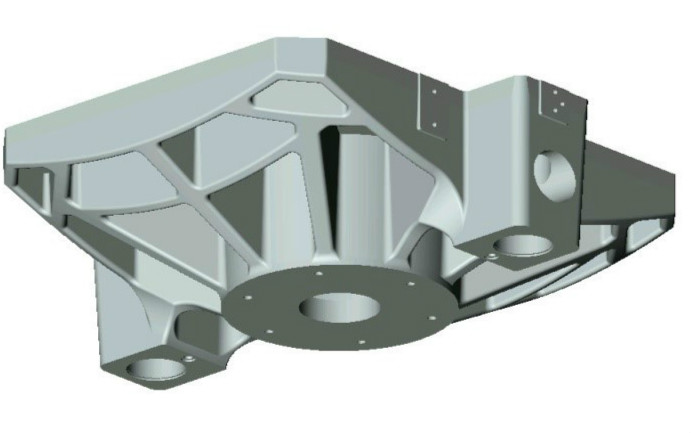

1、工作平臺

采用高強度進口鋁合金工作平臺.

2、升降機構

采用液壓升降系統

3、升降高度控制

提升的高度通過安裝在底座上的光電編碼器組件測量，光電編碼器測量具有精度高、抗干擾能力強，可靠性高，保證了沖擊的重復性。

4、剎車系統

采用氣壓制動，強力摩擦抱閘防二次沖擊制動功能可以快速、可靠地制動，防止二次反彈

5、緩沖系統

由底座、阻尼器、氣囊組成。減振系統可以減小工作平臺沖擊傳遞至地面的沖擊力。

6、波形發生器

1、半正弦波：實現不同的沖擊脈沖寬度1—30ms ，

2、方波：特制氣缸、調壓閥組成

3、后峰鋸齒波：特制模具、熔爐、鉛塊組成

7、安全裝置

急停開關: 通過強制斷開動作機構的接點熔接等緊急情況下切斷電路

選購：安全地毯

8、沖擊測量系統介紹與特點

系統符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 標準，它具有精準、快速的沖擊波形捕捉能力，zui高采樣率可達1MHz，您不必再擔心哪怕很窄小的沖擊事件被漏過。

它同時也是一個整合的解決方案，您不必忙碌于波形查看和記錄，它可以從捕捉?jīng)_擊事件到生成報告一并完成，更重要的是，它還為您提供了沖擊響應譜（SRS）分析功能，可以幫助您對于沖擊脈沖對實際系統的潛在損傷進行有效的評估。最后，輔助的力變形、沖擊響應等分析可以幫助您了解沖擊結果的更多細節。

測量系統特點

符合MIL-STD-810，GJB-150-18-86，IEC68-2-27標準，DELL標準

zui高采樣頻率可達1MHz

zui大測試加速度100,000gn

zui小測試脈寬0.1ms

多幀波形記錄與回放

支持內、外部觸發

分析功能：

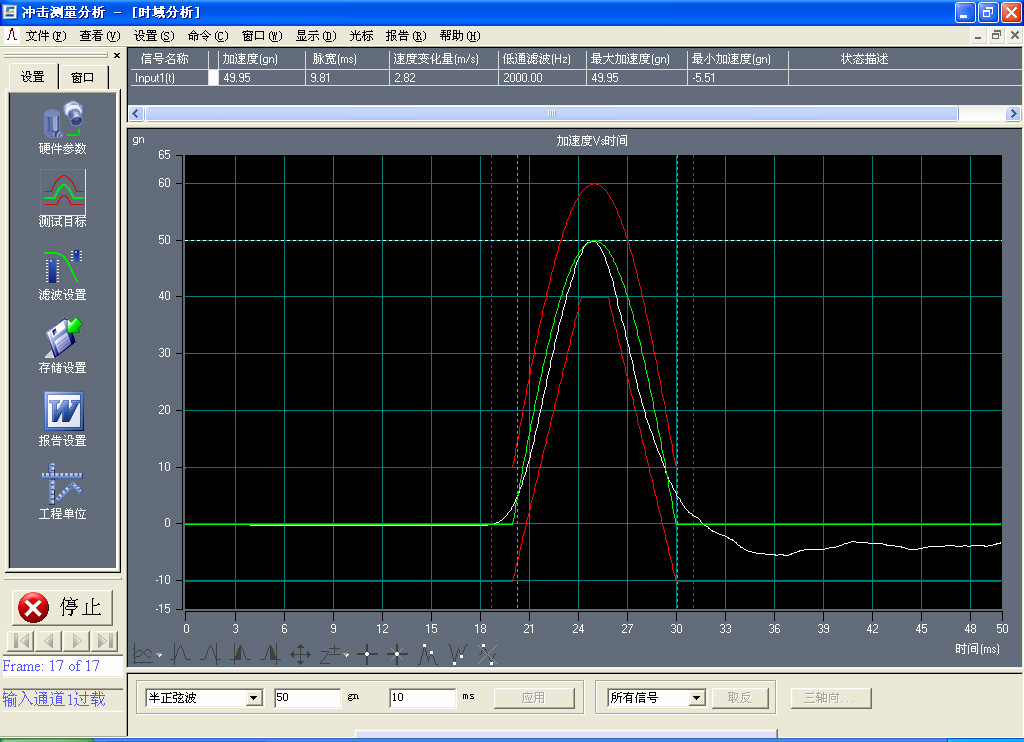

沖擊波形瞬態捕捉

瞬態捕捉幫您得到單個或多個脈沖，系統自動分析沖擊脈沖的峰值、脈寬、速度變化量、頭部傷害指數HIC等數據,自動將捕獲的脈沖波形匹配到理想波形，并比較兩者間的偏差

沖擊響應譜分析

沖擊響應譜分析可對沖擊產生的潛在損傷進行評估，為設計產品的抗沖擊能力提供依據。系統對每個沖擊脈沖進行SRS分析，比較實際SRS和目標SRS的偏差。

其他分析

力變形分析、沖擊響應演示、旋轉沖擊分析等沖擊試驗中必要的分析。力變形分析計算脈沖產生的力峰值、變形峰值、能量、效率等。沖擊響應演示提供學習沖擊響應譜的工具。旋轉沖擊分析用于旋轉沖擊機器或其他旋轉控制事件，該信號由軸向加速度測量計算得到。

設備符合標準：

依據（GB/T31467.3-2015電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法）標準中第7.2章節條款要求。
