外箱尺寸

約1100×1400×1950mm（W*D*H）以實際尺寸為準

箱門

單開門

溫度范圍

-10～+65℃

濕度范圍

90%～100%RH

精度范圍

設定精度：溫度±0.01℃、濕度±1％R.H，指示精度：溫度±0.01℃、濕度±1％R.H

溫度波動度

≤1℃

溫度均勻度

±2℃

溫度偏差

±2℃

濕度波動度

±3.0％RH

濕度偏差

≤±5％RH

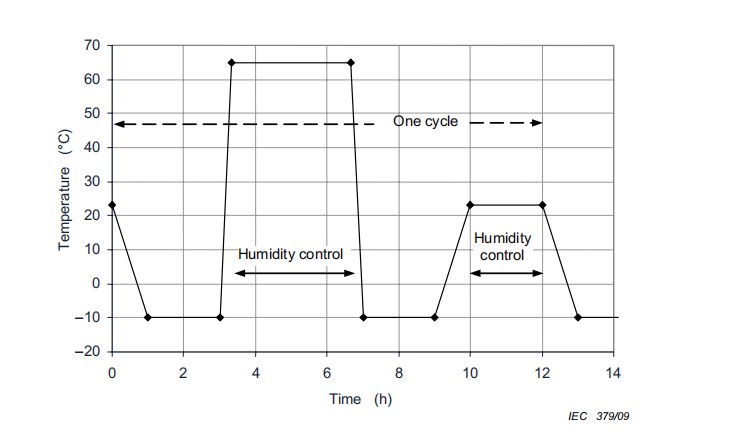

方法A循環試驗圖

23℃到-10℃ 1小時；

-10℃停留2小時；

-10℃～65℃20分鐘；

65℃，95%RH保留4小時；

-10℃～23℃1小時；

23℃，95%RH濕度2小時完成一個循環

1使用材質

外壁材料：冷扎板烤漆

內壁材料：SUS304不銹鋼板

絕熱材料：硬質聚氨酯發泡

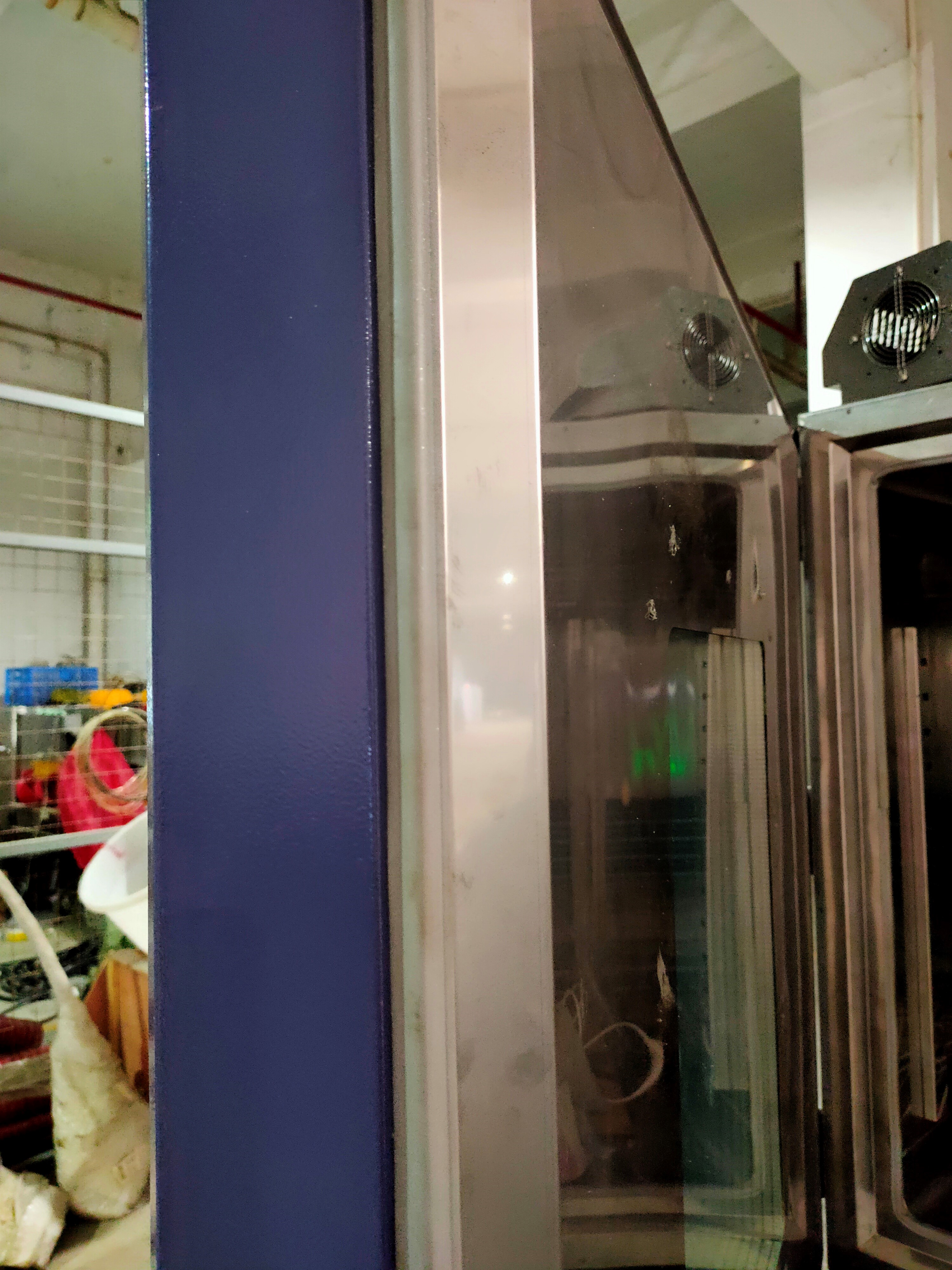

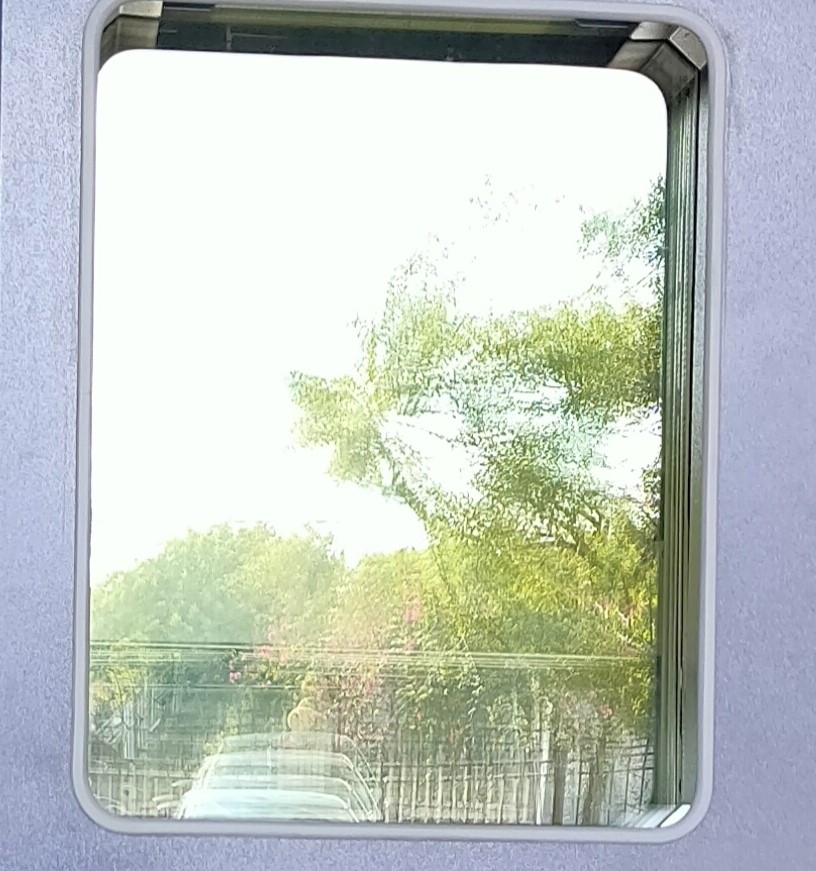

2觀察窗

三層防爆鋼化玻璃視窗

3測試引線孔

Φ50mm引線孔1個，帶蓋及軟塞，位于箱體左壁各

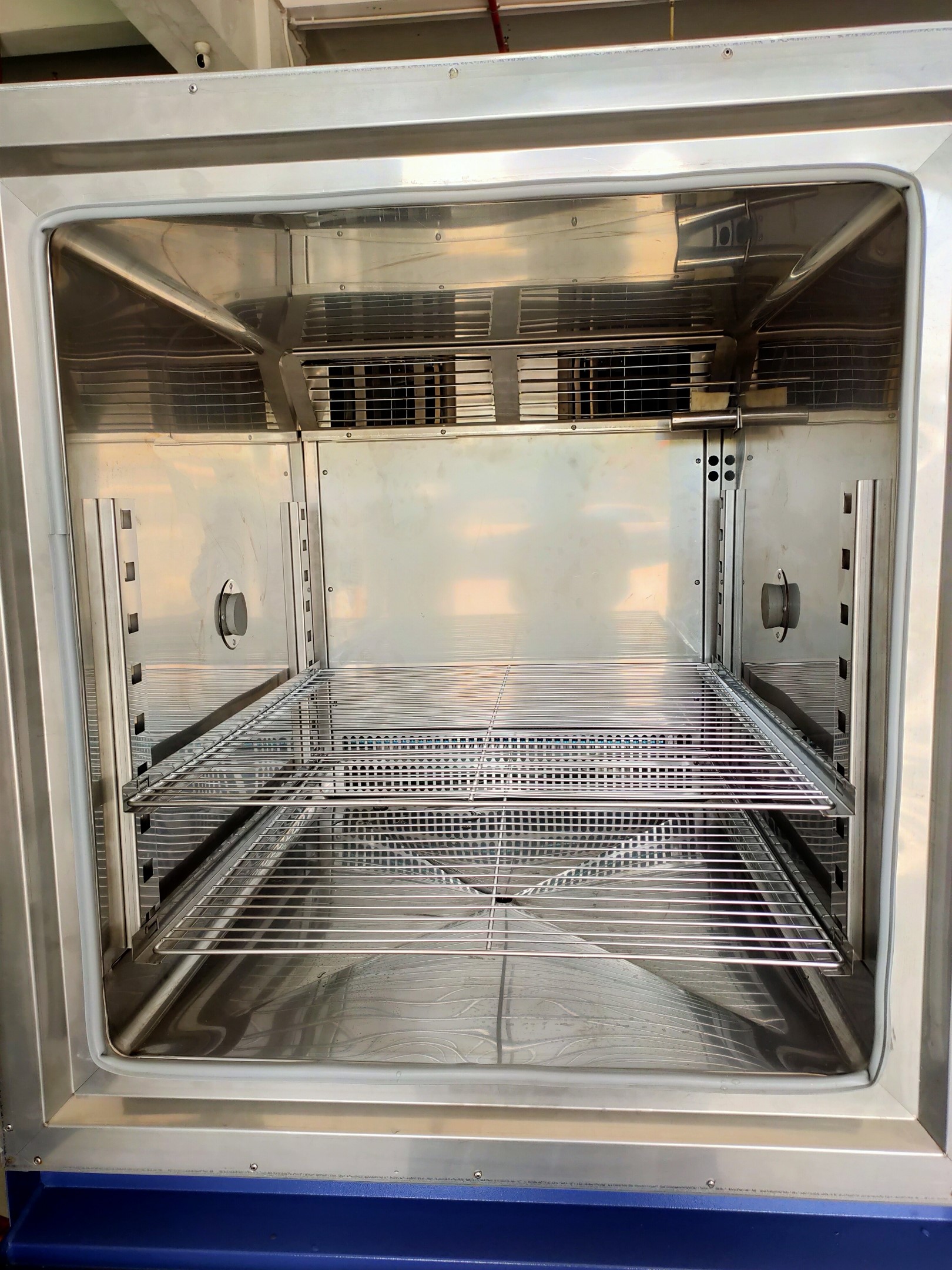

4樣品架

2PCS，SUS304不銹鋼材質，可調整間距置物軌道，樣品架可根據需要調節上下的位置，均勻承重 20KG/層。

5箱門

鉸鏈?zhǔn)絾伍_門，門框和門的邊沿安裝有電熱除霜裝置，防止做低溫試驗時門框和門的邊沿凝露、結霜。

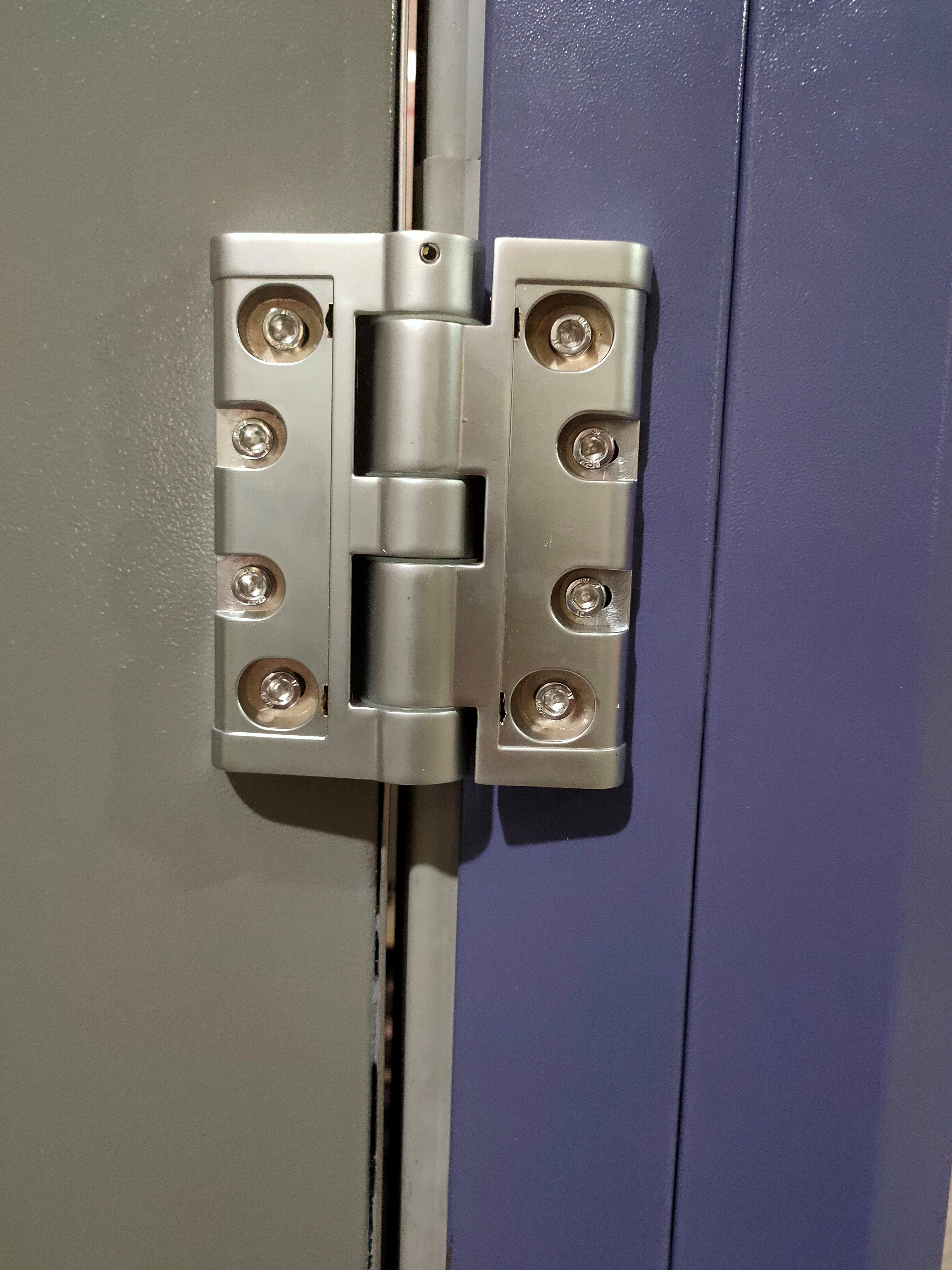

6箱門合頁

不銹鋼材質，牢固、耐用

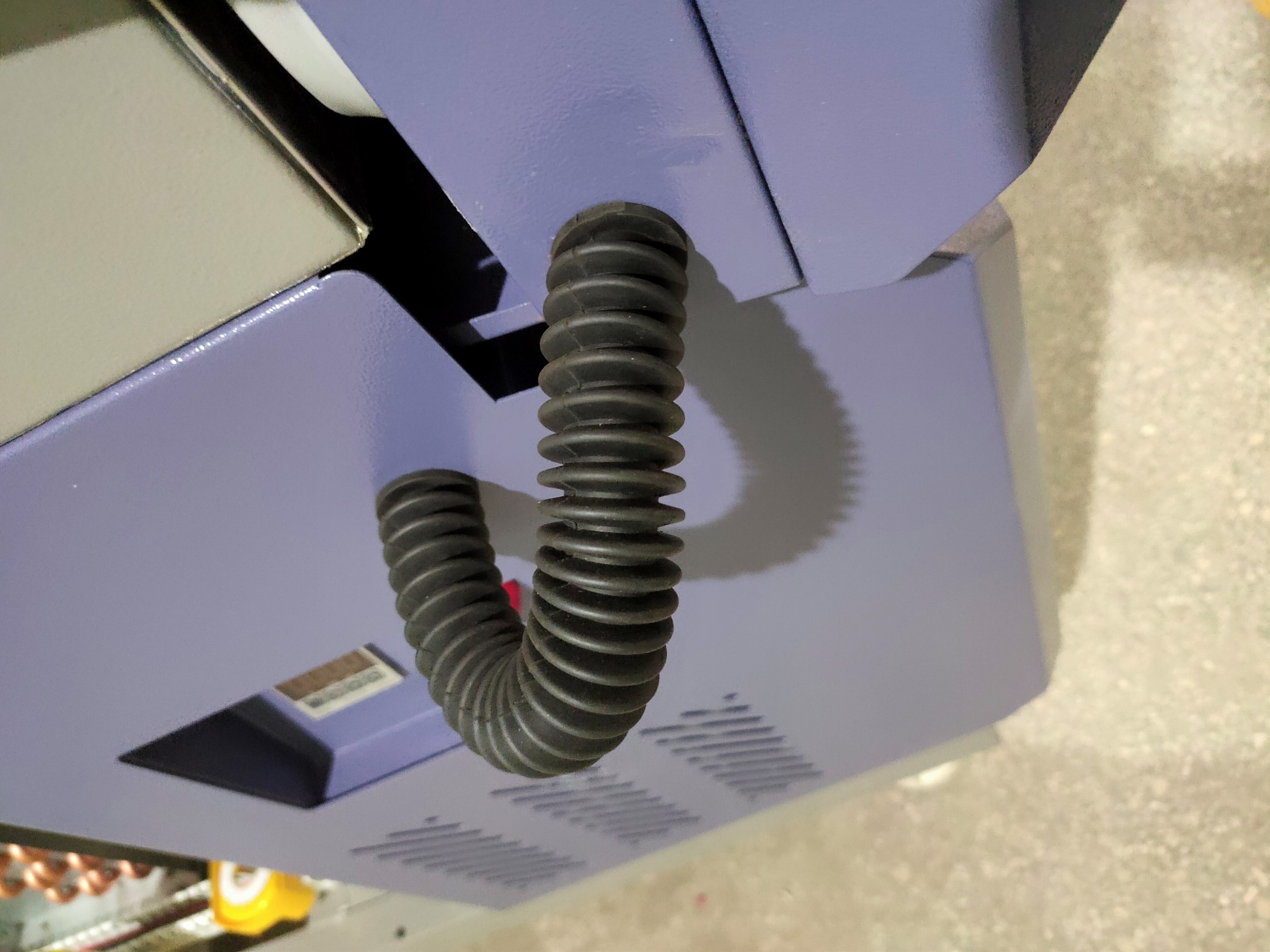

7護線套

回彈力強,耐壓縮不變形,在碰撞中有較好的緩沖保護作用,不易損壞外觀。

8密封膠條

箱門及邊框密封采用雙重硅橡膠條，耐高低溫，

抗老化，密封性好。

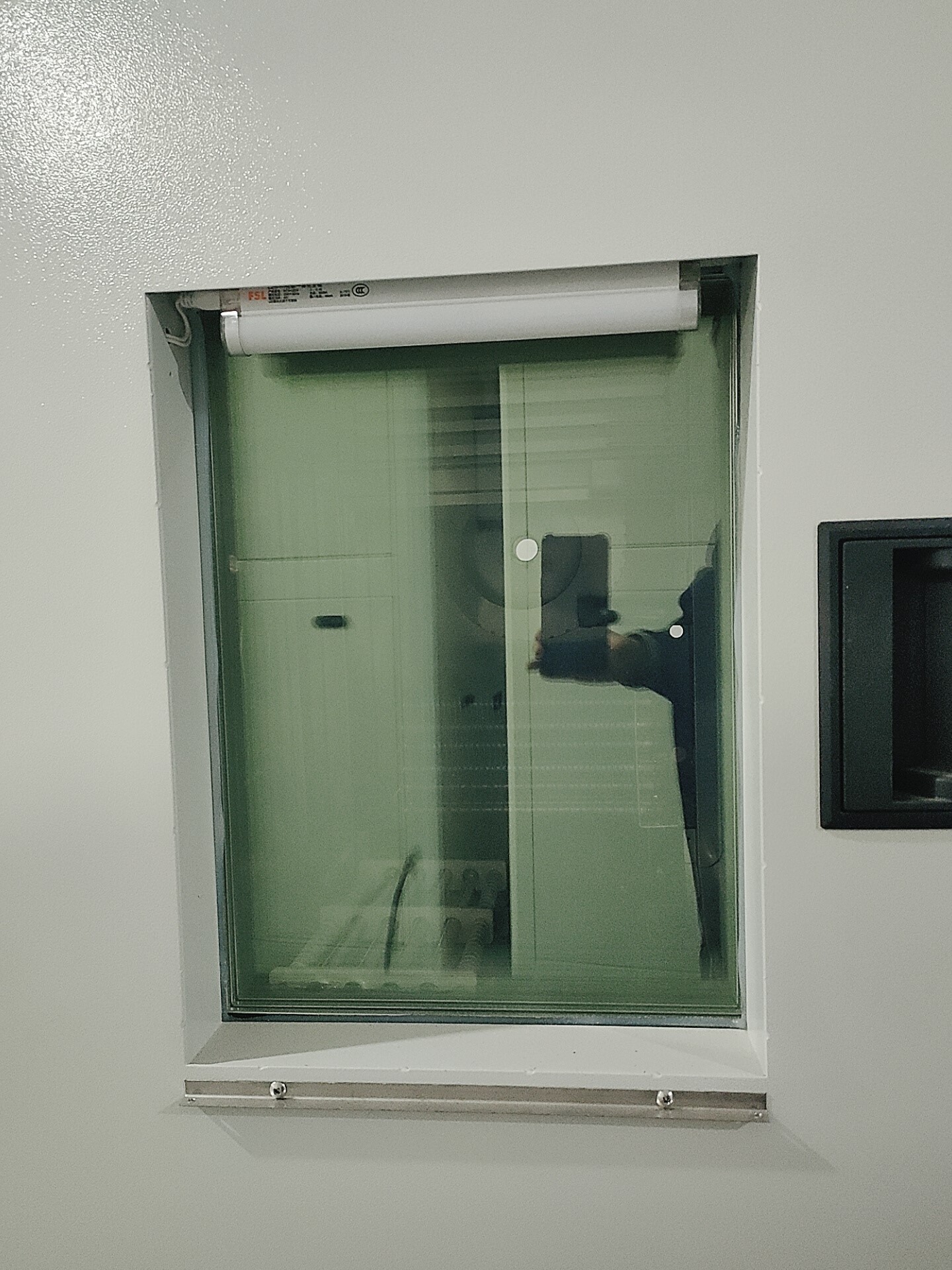

9照明燈

觀察窗頂部設照明燈1只，由大門外開關控制，觀察方便明了

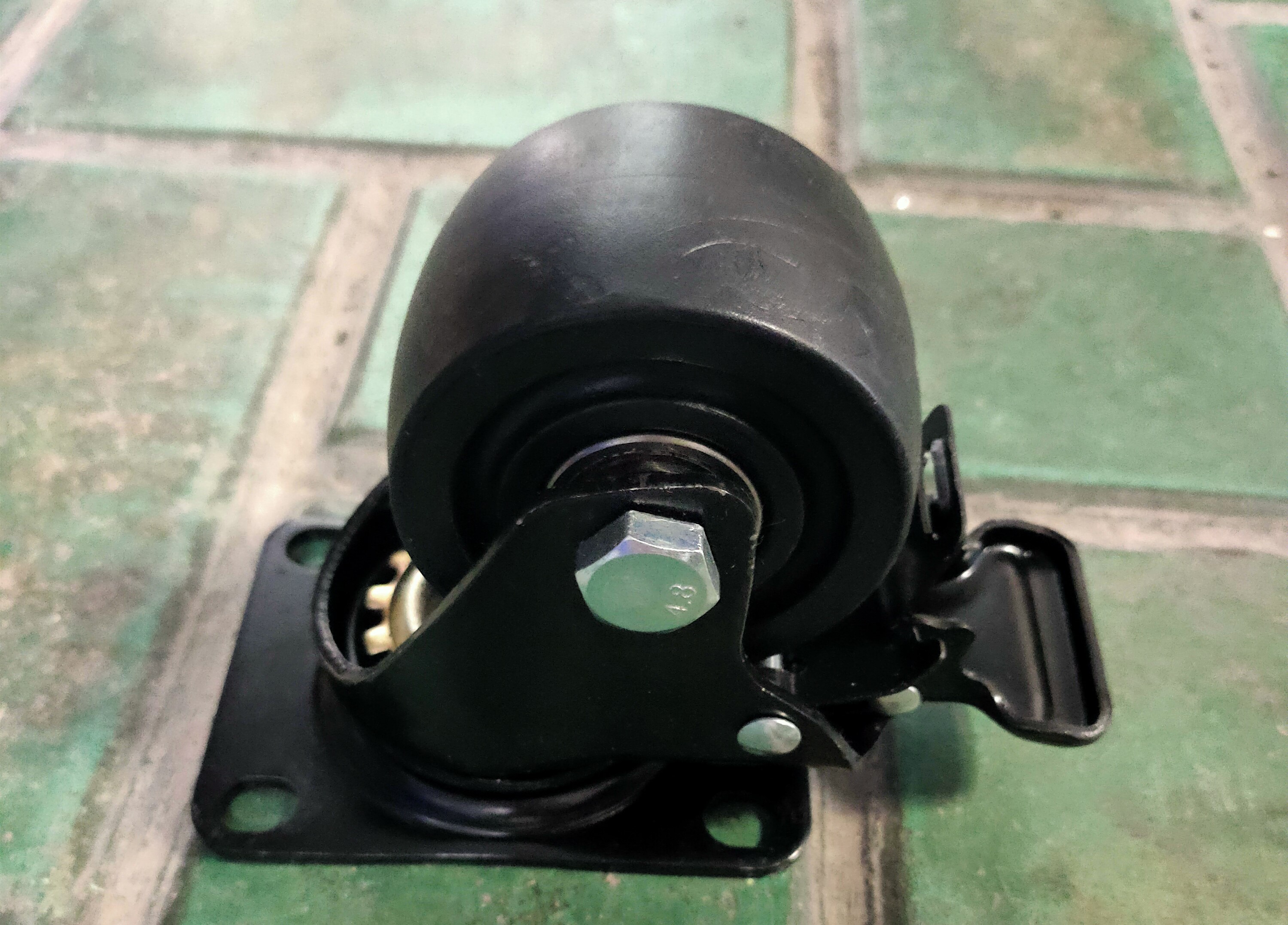

10移動滑輪

采用4只移動式滑輪用于調整擺放位置與強力螺栓固定位置

制冷系統

1壓縮機

法國泰康壓縮機或德國比澤爾半密式壓縮機。

2冷媒

非氟環保冷媒R404A R23,符合環保法規,安全無毒。

3冷凝器

殼管式冷凝器(風冷式)。

4蒸發器

高性能鰭片式自動負載容量調整,可長期使用低溫高濕條件不結霜。

5其它附件

高精度膨脹閥、油分離器、干燥劑等等組件均使用國際知名品牌原裝進口。

6冷媒流量控制

自動調整耗能輸出控制之冷凍系統。

7制冷工藝

全面實施氮氣保護焊接,雙級旋片泵抽真空,確保制冷系統內部清潔、可靠。

壓縮機底部設計接水盤,冷凝水通過箱體后方排水管排至箱外。

溫濕度及除濕系統

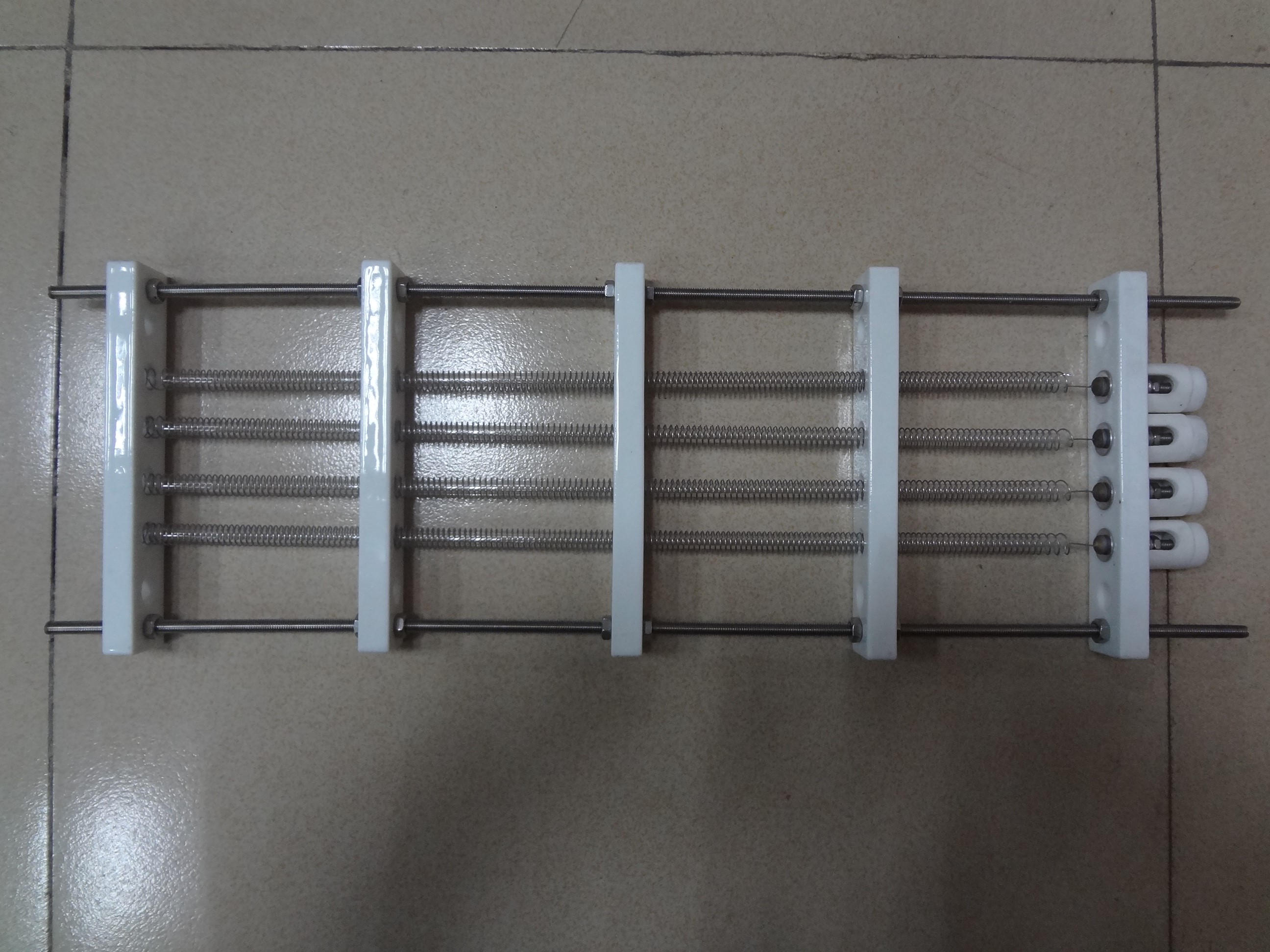

1加熱管

電加熱，優質鎳鉻合金電加熱器，PID 脈沖調寬控制

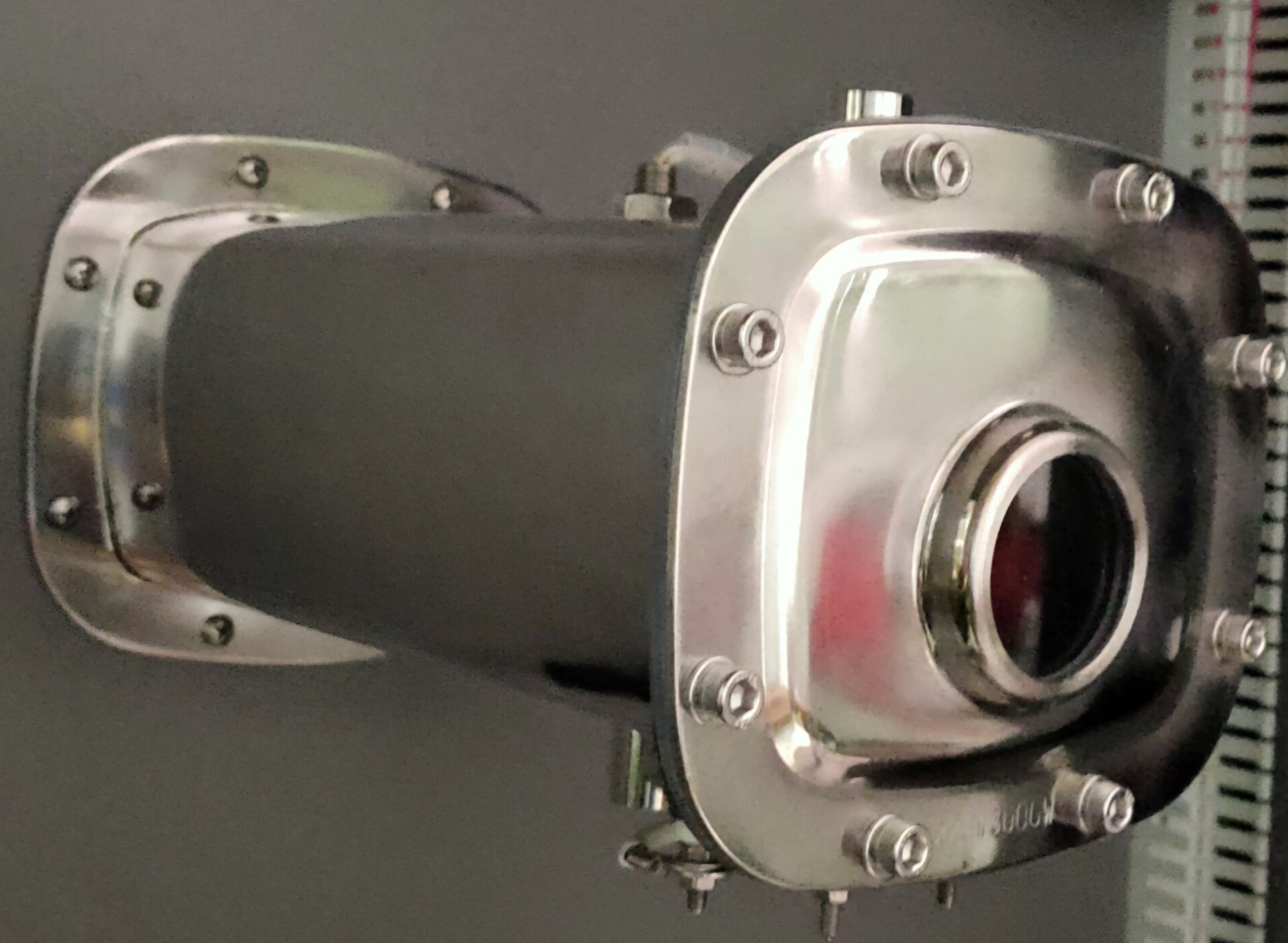

2加濕器

采用外部加濕方式，加濕管用U型設計外加超溫探針孔

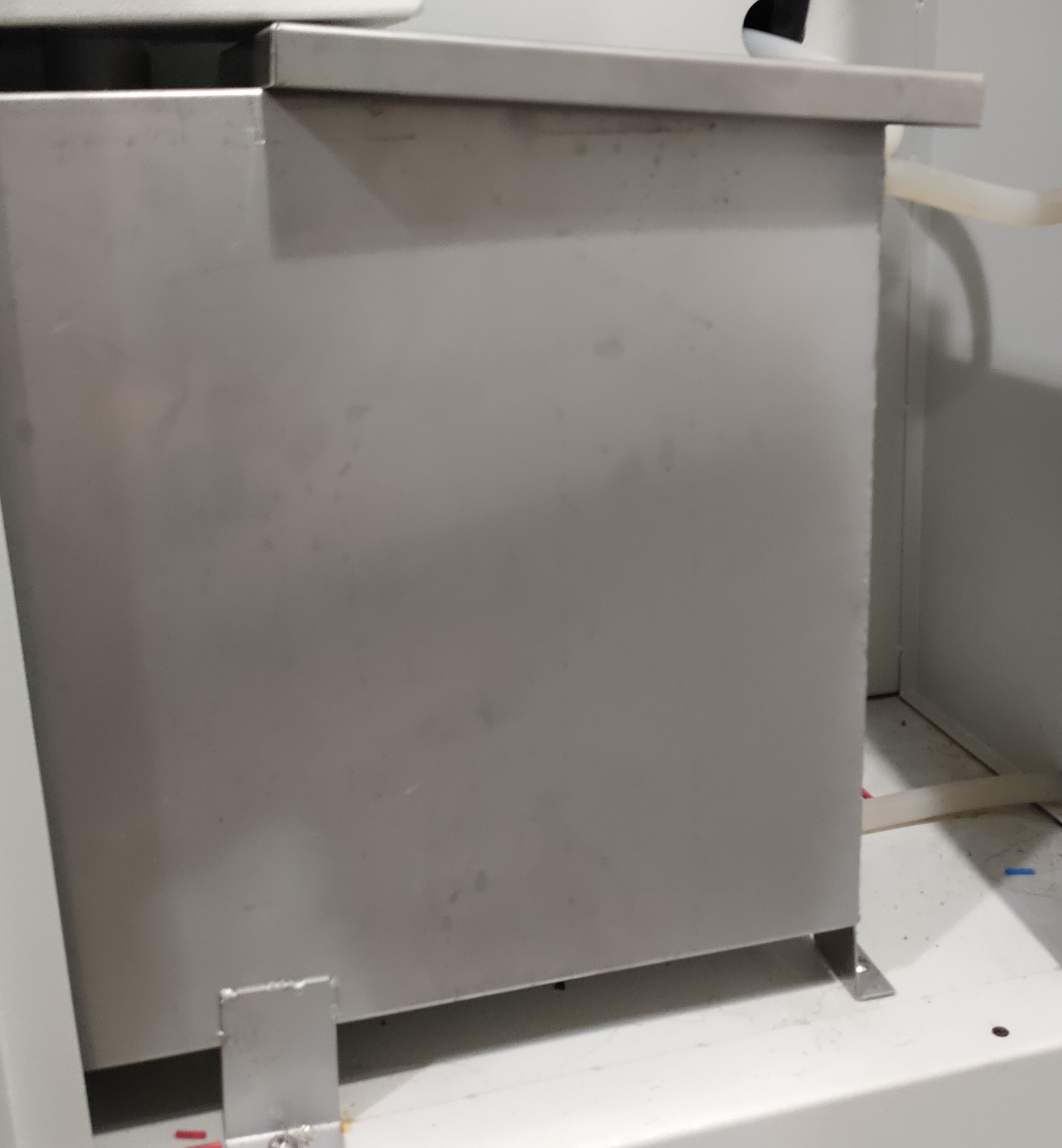

3加濕水箱

優質不銹鋼水箱

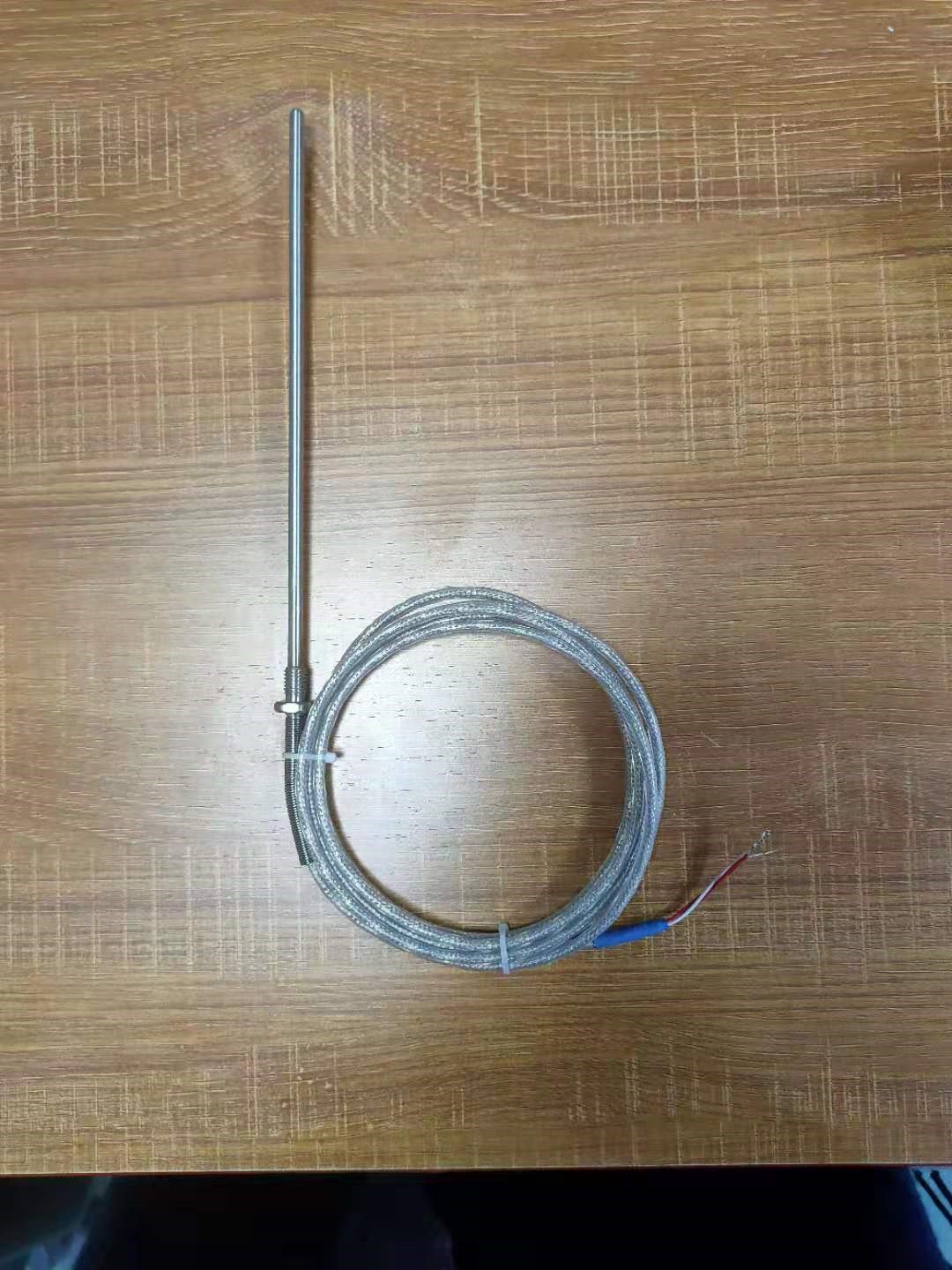

4傳感器

采用鉑金 PT100 溫濕度傳感器，精確度高。

5供水系統

加濕供水采用自動控制,且可回收余水,節水降耗

6除濕系統

采用蒸發器盤管露點溫度層流接觸除濕方式

7加濕/除濕系統完全獨立

控制系統

1溫度測量件

采用高精度A級PT100溫度傳感器進行溫度測量

2控制器

采用MCGS可編程控制器(7寸真彩觸摸屏）

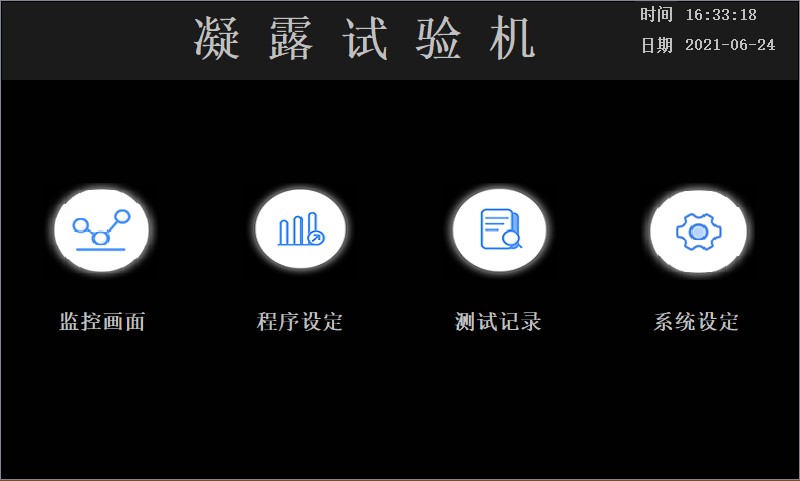

 （開機顯示界面）

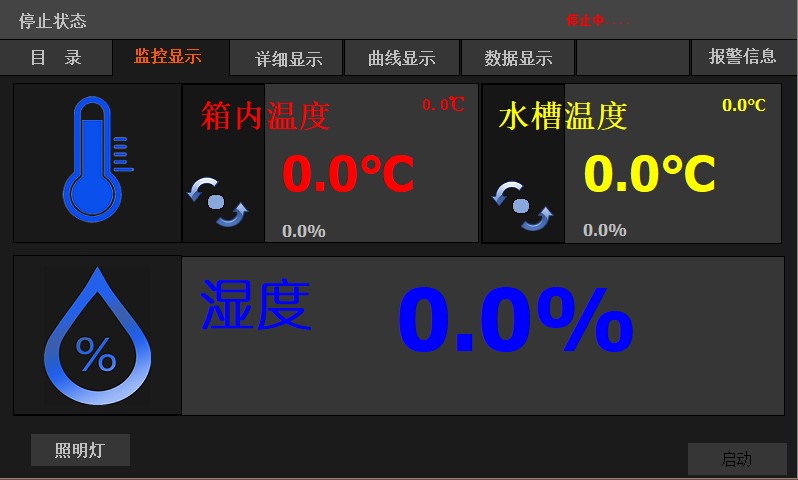

     （濕度、溫度監控顯示界面）

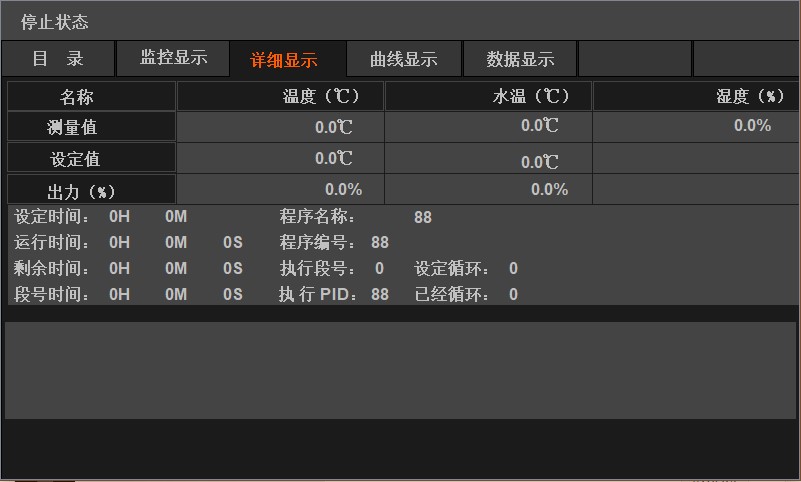

（詳細顯示界面）

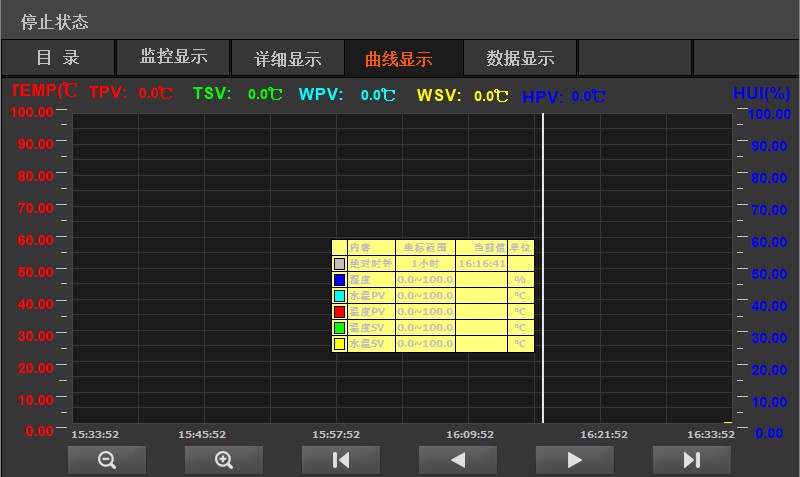

（曲線顯示界面）

3溫、濕度測量采用高精度鉑金電阻

溫濕度過程控制調節儀，電腦由客戶自行準備。該控制儀采用液晶顯示觸摸屏，控制系統采用人機對話方式；具有自動、智能、人性化的設計。控制系統采用兩路輸入、兩路輸出的控制方式，分別控制溫度和濕度，可顯示、設定試驗參數、程序曲線、工作時間、加熱器、制冷機組、風機的工作狀態。同時具有試驗程序自動運行及PID參數自整定功能；可自動組合加熱系統、加濕／除濕系統、制冷系統、循環風機、超溫報警等子系統工作，從而保證整個溫／濕度控制系統的高控制品質；控制系統還應具備自檢測、自診斷功能，自動進行故障顯示、報警。

4溫／濕度過程控制調節儀主要性能指標

1)顯示方式：LCD液晶顯示，觸摸控制。中／英文界面可選。

2)采樣時間：1次／S；

3)圖形顯示：完整顯示設定及程序曲線。

4) 溫／濕度PV值再傳輸：該儀表具有兩路4～20mA模擬量輸出，同步傳輸溫度和濕度的顯示值。具有多種斷電恢復模式。

5)控制模式：定值控制、過程控制。

6）設備具有年、月、日及時間顯示，設備運行時間、程序段運行時間顯示。

5畫面顯示功能

溫濕度設定(SV)實際(PV)值直接顯示；

可顯示執行程序號碼、段次、剩余時間及循環次數,運轉時間顯示；

程序編輯以及圖形曲線顯示；定點或程序動作狀態顯示；

6控制分辨率

溫度: + 0.01℃；時間: 0.01min 。

7設定范圍

根據設備的溫度工作范圍調整(上限+5℃,下限-5℃)；

8運行方式

程序運行,定值運行。

9程序容量

定值運轉時間設定可達 9999 h 59 m(也可設定為持續運轉無時間設限)；

可使用的程序容量:最大120組,共99段；每段最長時間大于99小時.

10設定方式

人機對話模式,采用觸摸式輸入、控制。

11通訊接口

可連接計算機顯示曲線,數據采集(電腦及打印機用戶自備)

RS-232或USB接口之標準通信接口裝置,可與計算機(PC)同時聯機多機控制及管理

12斷電記憶功能

可設定斷電恢復模式為:熱起/冷起/停止。

13預約開機功能

可隨意設定開機時間,打開電源后時間到機臺自動運行。

14數據設定

內建程序目錄管理,便利各項試驗名稱及程序數據之建立,更改，查閱或運轉執行

15操作鎖定

可鎖定啟停之功能條件,防止其它人員誤觸而影響實驗結果

16異常追朔

可顯示異常故障之歷史數據

17功率控制

采用三相固態過零觸發調功技術，控制可靠、無噪聲、無電網污染

18主要電器組件

采用品牌斷路器、漏電保護器、交流接觸器、熱繼電器設備；

保護系統

1工作室

獨立式工作室超溫保護器；風機過熱保護

2制冷系統

壓縮機超壓 ；壓縮機過流；壓縮機過熱 ；排氣溫度保護

3電源系統

電源缺相及相序錯誤保護；漏電保護；加熱器超溫保護；加熱器短路等過流保護

4外部保護

獨立于控制器之電子式超溫保護裝置一只

5其他

試驗箱外殼接地保護

設備使用條件

1周圍環境

設備擺放位置要預留好地漏或排水管接口，排水管用4分管，排水管的口與地面平整；

溫度：5℃～30℃，相對濕度：≤85%，氣壓：86kPA～106kPa；

安裝場地應地面平整，通風良好。設備周圍無強烈振動,設備周圍無強電磁場影響；

設備周圍無易燃、易爆、腐蝕性物質和粉塵。設備周圍留有適當?shù)氖褂眉熬S護空間

2接地保護

接地電阻≦4Ω

3使用電源

AC 380V±10%(三相五線）；50Hz±10%；

以上電源需求請用戶配到機器控制箱處,客戶需自備一個本設備專用無熔絲開關；

以上水源需求請配到機器主機處并連上主機；

機器進入門口或通道電梯等,請確認是否能進入；

本報價僅為機器的價格,不含機器外的電源線、水路配管工程費用。

控制器

MCGS觸摸屏

高低壓開關

丹麥丹佛斯

壓縮機

法國泰康

電磁閥

日本鷺宮

油分離器

美國艾默生

干燥過濾器

美國艾默生

變壓器

正泰

中間繼電器

日本歐姆龍

冷凍油

美國冰熊牌

時間繼電器

臺灣士研

冷凝器

奧佳/永強

制冷劑

美國杜邦

蒸發器

奧佳/永強

傳感器

科潤美

固態繼電器

臺灣陽明

交流接觸器

正泰

漏電斷路器

正泰

風機電機

雨田/三越

玻璃窗

慶強

風輪

雨田/三越

安全保護電器

臺灣士研

常用按鈕

上海紅波

相序保護器

正泰

電線電纜

成天泰
