滾筒洗衣機背后蓋住螺釘孔的塑料蓋板要不要裝拆10次？
發表時間:2022-11-15 16:32:06
案例問題

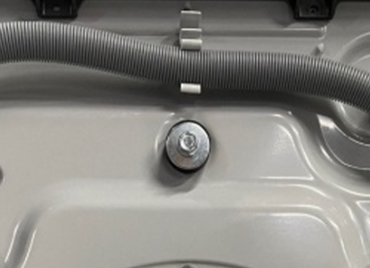

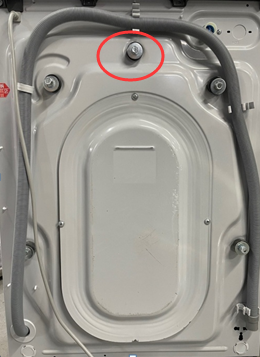

在運輸過程為了保護滾筒洗衣機內桶，一般用若干螺釘固定內桶，如圖1所示。


圖1 螺釘固定內桶
（所有圖片來源于實拍）

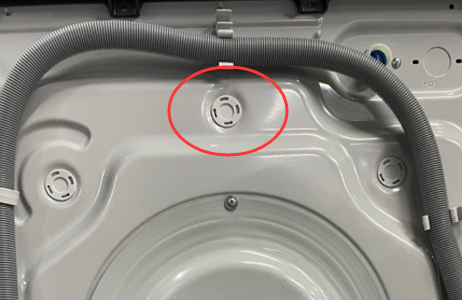

安裝時，拆除固定螺釘，并蓋上塑料蓋板，如圖2所示。

圖2 塑料蓋板

蓋住螺釘孔的塑料蓋板按GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準22.11條款試驗要不要裝拆10次后再進行推、拉、扭試驗？

對此有不同的意見：

觀點1：不需要裝拆10次后再進行推、拉、扭試驗，安裝過程只是拆掉運輸?shù)墓潭葆斣傺b上蓋板，“只有裝沒有拆”。而且假設洗衣機使用壽命10年，一般也不會搬家10次，所以不需要裝拆10次。

觀點2：需要裝拆10次后再推、拉、扭試驗，在后期使用時，遇到搬家或者返廠維護情況仍需要拆掉蓋板再裝上運輸螺釘，所以需要裝拆10次。

哪一種觀點更合理?

案例分析

筆者個人認為觀點2更合理，理由如下：

1、滾筒洗衣機背后蓋住運輸螺釘孔的塑料蓋板，在不蓋的情況下，有可能觸碰到帶電部件，防水或防止接觸運動部件，而這類蓋板一般采用的是鉤扣搭鎖裝置，而且在使用過程中可能遇到客戶搬家或者洗衣機返廠維修保養的情況，會拆掉蓋板再裝上運輸螺釘，適用GB4706.1-2005標準22.11條款。

2、安規標準考慮安全保護有一定余量，打個比方，建筑工程師設計兩根柱子支撐屋頂，會計算每一根柱子的受力情況再乘以安全系數確定柱子要用多少鋼筋水泥，而電氣工程師設計這兩根柱子是要求即使拿掉其中任意一根柱子，另一根柱子也要能獨立地支撐屋頂。如果第二根柱子“偷工減料”，雖然屋頂沒有塌下來，但是“安全系數”降低了。一般人的確不太可能10年內搬家10次，滾筒洗衣機裝拆10次，但是安規標準留的“安全余量”比較大。

綜上所述，滾筒洗衣機背后蓋住運輸螺釘孔的塑料蓋板按GB4706.1-2005標準22.11條款試驗要裝拆10次后再進行推、拉、扭試驗。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》標準

22.11 對防止接觸帶電部件，防水或防止接觸運動部件的不可拆卸零件，應以可靠的方式固定，且應承受住在正常使用中出現的機械應力。用于固定這類零件的鉤扣搭鎖，應有一明顯的鎖定位置。在安裝或保養期間可能被取下的零件上使用的鉤扣搭鎖裝置，其固定性能應不劣化。

通過下述試驗確定檢其是否合格。

在安裝時，或在維護保養期間可能要被取下的零件，應在本試驗進行之前，拆裝10次。

注：維護保養包括電源軟線的更換。

器具處于室溫下進行測試。但在其合格性可能受到溫度影響的情況下，器具按第11章規定條件工作之后，要立即進行本試驗。

施加本試驗于可能被拆卸的所有零件，不管其是否用螺釘、鉚釘或類似零件固定。

以最不利的方向施加力于零件可能薄弱的部位，并持續10 s。但不得使用猛力。施加的力按如下規定：

——推力：50N；

——拉力：

●如果部件的形狀使得指尖不能容易地滑脫的，50N；

●如果部件被抓持的突起部分在取下的方向少于10mm，30N。

通過IEC 61032中規定的試驗探棒11施加推力。

通過像吸盤那樣一個合適的方式來施加拉力，以使試驗的結果不受其影響。當實施拉力試驗時，應將圖7所示試驗指甲以10N力插入任何縫隙或連接處，然后以10N力將此試驗指甲向旁側滑移，但不得扭轉，也不得作為杠桿使用。

如果部件的外形使其不會有軸向拉力，則不施加拉力，但要以10N力將試驗指甲插入任一個縫隙或連接處，然后，通過一個環狀物，在部件取下的方向?qū)υ囼?yàn)指甲施加30N拉力，持續10s。

如果部件可能承受一個扭曲力，則要在施加拉力或推力的同時，施加一個下面給出的扭矩：

——對主要尺寸小于或等于50mm的：2Nm；

——對主要尺寸超過50mm的：4Nm。

當用環狀物拉試驗指甲時，還要施加此扭矩。

如果被抓持的凸出部分小于10mm，上述扭矩要降低到規定值的50%。

零件應不成為可拆卸的，而且應保持其在被鎖定的位置上。
