外殼IP防護等級防塵防水試驗-淋雨試驗機
發表時間:2022-12-02 11:23:05
外殼IP防護等級試驗即防塵防水試驗，或者叫做防淋雨沙塵試驗，IP防護等級測試在民用檢測標準中出自于國家標準GB/T4208-2017，國際標準IEC60529：2013外殼防護等級IP代碼。


外殼IP防護等級試驗國家標準 - GB/T4208-2017

GB/T4208-2017外殼防護等級標準闡述了由電氣設備外殼提供的防護等級的分級系統。盡管這個系統適用于多數型式的電氣設備，但對特定型式的電氣設備來說，不一定應用所有的防護等級。應建議設備的制造者確定適用的防護等級以及應用該等級的設備部件。

各類產品引用外殼防護等級的程度和方式，以及采用何種外殼，留特產品標準決定，對具體的防護等級所采用的試驗應符合本標準的規定，必要時，在有關產品標準中可增加補充要求。

對特殊型式的設備，產品標準可以規定不同的要求，但至少要保證相同的安全水平。

本標準僅考慮在各方面都符合有關產品標準規定的外殼，在正常使用條件下，外殼的材料和工藝應保證達到所需要的防護等級。

如果某類設備滿足試驗一般要求而且所選擇的防護等級適用于該設備型式，則本標準也適用于該型式設備的空外殼。

外殼防護等級IP防護等級認證主要考核戶外低壓電氣設備的防塵能力和防水能力。IP防護等級包括兩個檢測項目，一個是防塵試驗（IP0X-IPX6），一個是防水試驗(IPX0-IPX9)。

例如：IP54，第一位數字代表防塵5級，第二位數字代表防水4級。

GBT4208標準關于防水等級、防塵等級的含義：

一、防水等級(IPX0-IPX9)：

IPX0：表示沒有防護；

IPX1：防水垂直方向滴水，應無有害影響，使用滴水箱進行試驗，測試時間10分鐘；

IPX2：防止當外殼在15°傾斜時垂直方向滴水，應無有害影響，使用滴水箱，水流量3mm/min，每個傾斜位置2.5分鐘；

IPX3：防止外殼的垂直面在60°范圍內淋水，應無有害影響，使用擺管淋雨裝置，測試時間10分鐘；

IPX4：防止在外殼的各個方向?yàn)R水，應無有害影響，使用擺管淋雨裝置，與垂直方向±180°范圍濺水，測試時間10分鐘；

IPX5：防止在外殼的各個方向噴水，應無有害影響，使用直徑為6.3mm噴嘴，距離樣品2.5-3米遠進行噴水，測試時間至少3分鐘；

IPX6：防止在外殼的各個方向強烈噴水，應無有害影響，使用直徑為12.5mm噴嘴，距離樣品2.5-3米遠進行強烈噴水，測試時間至少3分鐘；

IPX7：防止浸入規定壓力的水中經規定時間后，應無有害影響(短時浸水)，使用潛水箱，水面在外殼頂部至少0.15m，外殼底面在水面下至少1米，測試時間30min；

IPX8：防止持續浸水，應無有害影響，，使用潛水箱，其防水深度和測試時長依據生產廠和用戶共同協商確定；

IPX9：防止向外殼每個方向噴射高溫、高壓水應無有害影響，使用扇形噴嘴在轉臺上對小型外殼進行不同角度的噴射（每個方向30秒），以及對大型樣品在距離175mm±25mm的位置噴射，測試時長至少3分鐘。

二、防塵等級：（IP0X-IP6X）：

A、對接近危險部件的防護

IP0X：表示無防護；

IP1X：防止手背接近危險部件，直徑50mm球形試具應與危險部件保持足夠的間隙；

IP2X：防止手指接近危險部件，直徑12mm，長80mm的鉸接試指應與危險部件保持足夠的間隙；

IP3X：防止工具接近危險部件，直徑為2.5mm的試具不能進入殼體內部；

IP4X：防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；

IP5X：防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；

IP6X：防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；

B、防止固體進入

IP0X：表示無防護；

IP1X：防止直徑不小于50mm的固體異物，直徑50mm球形物體不能完全進入殼體內部；

IP2X：防止直徑不小于12.5mm的固體異物，直徑12.5mm球形物體不能完全進入殼體內部；

IP3X：防止直徑不小于2.5mm的固體異物，直徑2.5mm球形物體不能完全進入殼體內部；

IP4X：防止直徑不小于1.0mm的固體異物，直徑1.0mm球形物體不能完全進入殼體內部；

IP5X：防塵，進入的灰塵量不能影響設備的運行和安全（需要用沙塵箱進行試驗，可以不抽負壓）；

IP6X：要求塵密，殼體內部不能有灰塵進入（沙塵箱進行試驗，必須抽負壓，使殼體內外部形成負壓差）。

外殼防護IP防護等級試驗屬于比較簡單的氣候環境適應性檢測項目之一，測試要求和判定方法相對比較簡單，產品不需要上電運行，有的即便是一個空外殼也可以進行測試。

IP防護等級測試合格判據：

1、防塵試驗：IP1X~IP4X相應的試具不能透過開口，IP5X和IP6X防塵試驗需要判定殼體內部是否有灰塵的沉積，IP5X防塵試驗稍微寬松一些（根據灰塵的沉積量和位置判斷是否影響安全或操作），對于IP6X防塵試驗，屬于塵密（試驗過程中需要抽負壓），不允許有灰塵進入，所以，若有灰塵進入殼體內部判定為不通過試驗。

2、防水試驗：IPX1-IPX9防水試驗，都需要判定殼體內部是否有水滴進入，一般來說，如果進水，應不足以影響設備的正常操作或安全；水不能積聚在可能導致沿爬電距離引起漏電起痕的絕緣部件上；水不能進入帶電部件，或進入不允許在潮濕狀態下運行的繞組；水不積聚在電纜頭附近或進入電纜。

IP防護等級防塵防水測試前需注意：

1、產品外殼的密封膠墊、膠圈是否一體成型，外殼蓋子是否采取耦合嵌入式凹槽設計，膠圈膠墊硬度適中，未出現裂縫；

2、外殼排風扇，泄水孔是否采用錯位設計；

3、外殼鑰匙孔、螺釘、出線端子、合頁、門鎖、通風窗、顯示屏等部位是否有相應的密封設計；

4、最好自己在單位先試一下防水，可以提供測試通過的概率，一般防水試驗沒問題，防塵試驗也能通過；

5、很對廠家沒有辦法，可能基于產品已經定型，要修改產品結構也實屬不易，采用封膠處理，這種方式是不允許的；

6、對于有些產品需要部分鑲嵌到地下的控制柜，下半部分是裸露的，若是要做防護等級測試，是需要把下半部分封好的，要不沒法進行判定。

需要進行IP防護等級測試認證的產品通常有：

戶外配電柜、控制機柜、戶外柜、戶外燈具、配電箱、控制柜、控制器、地鐵標識牌、鐵路地面信號裝置、水表、電表、液位計、消防裝置、傳感器、風向風速儀、氣象監測設備、水下攝像機、防水手機、智能機器人、戶外云臺、智能穿戴設備等。

防護等級測試所需用到的設備


Delta德?tīng)査x器的IPX防水防塵檢測儀器設備已廣泛應用于國內各海關技術中心和產品質量監督檢驗院所、國內外知名第三方檢測認證實驗室和國內外知名的電子電器生產廠家。設備性能達到有國際先進水平，性?xún)r(jià)比高。包括：GB4208及IEC61032整套測試手指/各種試驗指/測試探棒|彈簧沖擊錘|防塵試驗箱（砂塵試驗箱）|垂直滴水試驗裝置|淋雨試驗機（垂直滴水&擺管淋雨二合一）|防浸水試驗裝置|淋雨試驗箱IPX34|擺管淋雨試驗裝置|智能型手執式噴淋試驗裝置|砂塵試驗箱|IPX9高溫高壓噴水試驗箱|手執式淋雨試驗裝置|防沖水試驗裝置|UL防噴水試驗裝置|防水試驗供水系統等。擁有整套IPX1～X9級防水試驗設備為實驗室打包交鑰匙工程，整體采用SUS304#不銹鋼制造，耐銹耐腐蝕，長期使用不堵塞；IPX1～X9級整體采用一個綜合控制柜控制，操作簡單。


防水實驗室設備共包含有：

IPX1/2垂直滴水試驗裝置（帶15度傾斜的旋轉樣品臺）；

IPX3/4智能擺管淋水試驗裝置（帶電隨動自動轉臺）；

IPX5/6沖水試驗裝置（帶供水裝置和ф6.3mm、ф12.5mm噴頭）；

IPX7/8浸水試驗裝置（50M水深，帶水位顯示、高度測量尺）；

IPX9K高溫高壓噴射試驗箱（1m3內箱容積，最高水溫85℃）；

IPX1～X9級防水試驗裝置綜合控制柜；

輔助供水、凈水制水、過濾系統（配合以上產品使用）。

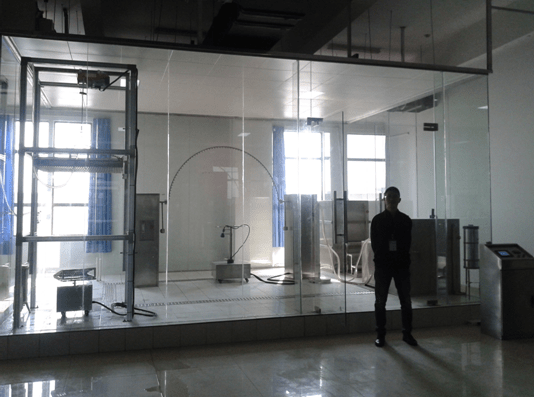

防水實驗室
