《防盜安全門通用技術條件》新舊標準對比淺析
發表時間:2023-07-14 16:45:50
《防盜安全門通用技術條件》新舊標準對比淺析

公安部檢測中心   張少娜   張楠

本文通過對比GB 17565-2007《防盜安全門通用技術條件》與GB 17565-2022《防盜安全門通用技術條件》兩個版本的防盜安全門國家強制性標準，介紹了標準修訂前后的變化，解析了新版標準的主要內容，為讀者更快更全面了解新版標準提供參考。

1 背景

防盜安全門是配有防盜鎖，在一定時間內可以抵抗一定條件下非正常開啟，具有一定安全防護性能并符合相應防盜安全級別的門，是進入封閉場所的安全屏障，其產品質量關系到社會的安全與穩定。隨著產品與技術的發展及破壞手段的提升，已經執行十多年的GB 17565-2007《防盜安全門通用技術條件》中的一些技術要求已經與社會的發展不相適應，主要體現在以下方面：

1）目前破壞工具的小型化和高威力化（如便攜式的電動工具等）對防盜安全門的抗破壞能力提出了挑戰，尤其是隨著國家要求拆除封閉小區圍墻、提高公共區域利用率政策的逐漸實施，防盜安全門防盜安全性能的提高更顯重要。

2）防盜鎖具是門的核心關鍵部件，相關防盜鎖具的技術及標準已經發生了很大變化；生活中防盜安全門換鎖頻繁、而各生產廠家使用的鎖具不兼容，導致生活不便且生活成本高，這都要求防盜安全門標準進行相應的變化。

3）當前防盜安全門需提升其安全性能以更好的適應自助設備加鈔間、槍彈庫、?；穾?kù)等特殊場所的防護需求。

GB 17565《防盜安全門通用技術條件》是一項關系民生、關系社會公共安全、關系國家高質量發展的基礎標準，很有必要對現行十余年的標準及時進行修訂。

標準編制按照國家標準管理程序，經歷了草案、征求意見、送審及報批等階段。在經過大量的試驗、多次研討會議及全國征求意見后，GB 17565-2022 《防盜安全門通用技術條件》經國家市場監督總局批準于2022年12月1日發布，于2024年1月1日實施。下面就2007、2022兩個版本進行對比，淺析標準的主要內容。

2 標準主要變化

2.1 標準修訂前后的主要結構差異

標準修訂前后的主要結構變化是，新標準沒有設置第8章“標志、包裝、運輸和貯存”。其中，“標志”的內容調整到了第5章“技術要求”中，新標準沒有提及“包裝、運輸和貯存”等內容，在實際工作中“包裝、運輸和貯存”應參照相關標準進行規范和要求。

2.2 術語和定義、分級、分類和標記的變化

2.2.1 術語和定義的變化

增加了防護面、鎖定栓等術語和定義，且通過定義的方式對破壞試驗所用的工具進行規范。值得注意的是，對普通手工工具，新標準中取消了長度不大于600mm大鐵剪、便攜式手搖鉆的應用，將撬扒工具的長度由0.6m提升到了1.5m。

2.2.2 分級的變化

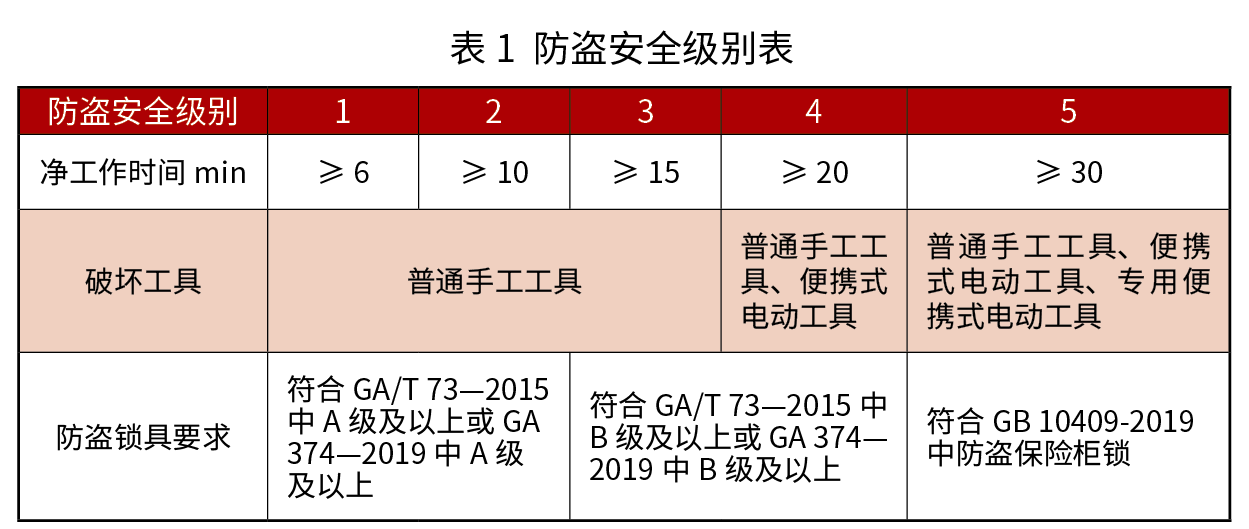

2022版標準中，防盜門按照抵抗破壞所使用的破壞工具以及破壞所需的凈工作時間由低到高分為1～5級，詳細內容見表1。


對比2007版，2022版標準的主要變化是：

1）由2007版標準的四個防護級別變成了五個防護級別，增加了一個防護級別，為槍彈庫、?；穾?kù)等特殊場所提供了更安全的選擇。

2）為滿足標準國際化要求，防盜門的防盜安全級別的表示方法由原來的中文文字甲乙丙丁換成阿拉伯?dāng)?shù)字12345。

3）為了保持標準的延續性，本標準中的1、2、3級與原標準中的丁、丙、乙級相當，值得注意的是， 4級門還應經得起電動工具的破壞。

4）各級別防盜安全門所用的鎖具的要求與原標準相比，3級對應原標準乙級的鎖具要求提升為GA/T 73-2015中B級及以上或GA 374-2019中B級及以上的防盜鎖具，與本標準4級要求相同，5級防盜安全門應符合GB 10409-2019中防盜保險柜中對鎖具提出的要求。

2.2.3 分類

與2007版標準相比，新標準增加了產品的分類，產品分類主要是方便檢測、認證及市場的溝通與交流。標準從三個方面對產品進行分類：

1）門扇構造按門扇數量分為：?jiǎn)紊绕介_(kāi)（代號為D）、雙扇對開（代號為S）、其他（代號為Q）。門扇的數量不一樣，薄弱環節也不一樣。

2）門扇材質按材料分為：鋼質（代號為GZ）、鋼木質復合（代號為GM）、其他（QT）。在部分應用場景中，銅門防盜門、鑄鋁防盜門逐漸增加，應注重其防護結構，如在內部施加鋼制骨架。

3）門扇開啟方向分為外開，向室外方向開啟為W；內開，向室內方向開啟為N；其他為T（向內外均可開啟、平移等）。

2.2.4  標記

由于分級標記不同，增加了產品的分類，因此產品的標記也發生了變化。防盜門標記由防盜門代號（用FAM表示）、防盜安全級別代號、門扇構造代號、門扇材質代號及企業自定義代號等5部分組成。示例如下：

示例1：FAM-4-D-GZ-AB01表示AB公司的01型防盜安全級別達到4級單扇平開鋼質防盜門。

示例2：FAM-2-S-GM-AB01表示AB公司的01型防盜安全級別達到2級雙扇對開鋼木質復合防盜門。

2.3 標志修改

與2007版標準一樣，新標準依然要求在產品的明顯位置有端正、牢固、清晰的永久性防盜安全級別標志，主要變化有以下兩個方面：

1）標記的代號變成了阿拉伯?dāng)?shù)字1、2、3、4、5，以宋體凹印形式位于直徑25mm的圓圈內。

2）標記的位置更靈活，可以是門扇或門框的非防護面?zhèn)?，也可以是門框與門扇的貼合面?zhèn)?，距離地面的高度調整為1600mm±200mm。

2.4 材料變化

2.4.1 增加了裝飾材料對甲醛含量限制的要求

新標準要求木材、木制品的甲醛釋放量應符合GB 18580的規定。GB 18580-2017《室內裝飾裝修材料 人造板及其制品中甲醛釋放限量》規定,室內裝修裝飾材料人造板及其制品中甲醛釋放限量值為0.124mg/m3。

2.4.2 修改了鋼板材料的要求

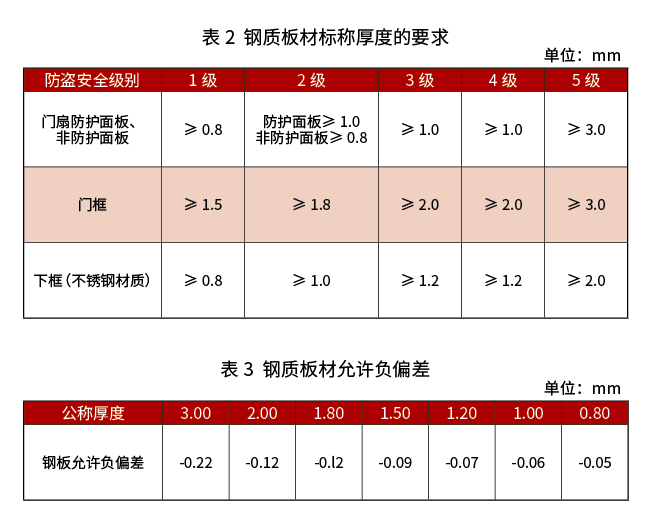

不同防盜安全級別防盜門的門框和門扇面板的標稱厚度及厚度偏差應符合表2、表3的要求。


與2007版相比，2022年版標準在材質要求方面的主要變化如下：

1）明確了鋼板厚度為去除涂層后的鋼板厚度，由多層鋼板組成的門框或門扇面板為各鋼板厚度的累加。

2）1級的非防護面的鋼板的厚度由0.6mm增加至0.8mm；2級的門扇的防護面板的厚度由0.8mm增加至1.0mm。

3）增加了門框下框的材質要求，可以與上框一致，也可以采用符合表2要求的不銹鋼，下框一定要考慮其耐磨、耐腐蝕等要求。

4）更改了熱軋鋼板與冷軋鋼板厚度偏差的要求，采用一致的最大偏差方便執行。

2.5 增加表面質量的要求

近些年，防盜門外觀表面質量及其耐久性已受到越來越多的關注。因此在新標準中，對防盜門的表面質量提出了新的要求，如表面涂層附著力（防盜門表面涂層附著力不應低于GB/T 9286—2021的2級）和膠合飾面耐水性能（應進行膠合飾面的耐水性能試驗，經24h的耐水試驗后飾面材料應無開裂、脫落）的要求。

其實還應該注意的是：材料的種類和質量應與該門的使用功能相協調。室外用門，其面漆（或外裝飾材料），應使用外用涂料；材料鋼木復合門木材含水率應符合相關標準。

2.6 增加了鎖具的分類

為提高防盜安全門用鎖具的互換性，促進和規范行業的良性發展，本標準提出通用型鎖具的外觀尺寸要求。標準將鎖具根據尺寸和外形分為通用型和特殊型，通用型鎖具的尺寸參照標準的附錄A規定，特殊型鎖具尺寸由生產單位自定。雖沒有強制要求所有鎖具都按照附錄A的尺寸規定，但能引導鎖具生產企業及防盜門生產企業向這個方向發展，提升了鎖具的通用性和互換性。通用型鎖具按照外觀分為A、B兩種類型，按照鎖邊距（門邊距）和鎖舌面板寬度尺寸的不同劃分為A6024、A6030、B6035、B6040、B7035、B7040六個規格；通用鎖具的鎖芯為葫蘆形撥叉鎖芯。

2.7  更改不同防盜安全級別對防盜鎖具的配置與安裝要求

2.7.1 鎖具的配置要求變化

前面提到，新標準的1級和2級分別對應于2007版標準的丁級和丙級，鎖具的配置要求沒有發生變化，而3級的鎖具要求與2007版標準相比提高了一個防護等級，由原來的A級提高到了B級。而5級防盜門的鎖具配置引用的鎖具要求則是GB 10409-2019的保險柜用防盜鎖的要求，而不是GA/T 73和GA 374 標準要求的鎖具。并明確了防盜鎖具應具備從防護面、非防護面均能開啟的功能。

2.7.2 修改鎖具的加強防護措施

1）明確了鎖具安裝部位加強防護板的厚度、尺寸及安裝位置：在鎖具安裝部位的防護面應有公稱厚度大于或等于2.0mm、強度不低于Q235的加強防護鋼板，其尺寸應大于或等于鎖體最大外形尺寸。

2）明確了鎖具的防護面?zhèn)孺i芯應安裝防鉆套。

3）對鎖具拉手的強度提出了明確要求，應能經受1600N的拉力而不能拉脫或損壞。

2.8 修改鉸鏈及其安裝要求

標準從以下三個方面進行明確規定以確保產品質量：

1）鉸鏈應采用符合相關國家標準的材料制作，其強度和數量應與門扇的結構相適應，確保其承重的耐久性及抗破壞能力。

2）門扇的靈活性保證。鉸鏈安裝應保證其同軸度，門縫均勻、鉸鏈轉動靈活，正常運轉的鉸鏈在轉動過程中無明顯噪聲，在小于或等于49N的拉力作用下門體應能靈活轉動90°。

3）鉸鏈固定與安裝質量。鉸鏈與門框、門扇采用焊接時，焊縫不應高于鉸鏈表面。鉸鏈與門框、門扇使用螺釘連接時，鉸鏈安裝鋼板的標稱厚度應大于或等于3mm并使用大于或等于M5的鋼質螺釘或螺栓連接門扇與門框，使其撞擊障礙物的性能及抗破壞性能得到有效保障。

2.9 增加門鏡的要求

門鏡的可視效果應確保從防護面外不能看清內部的情況，且門鏡的內部應具有防窺視裝置。門鏡的加入，雖提供了方便，但是，給門扇帶來了薄弱環節，因此標準要求：“從防護面應不能使用簡易手工工具拆卸門鏡。應對門鏡的孔采取加強保護措施，其抗破壞性能應符合相應防盜安全級別的要求。”

2.10 增加鎖定栓的要求

在2007版標準中有鎖定點的概念，但是對鎖定點沒有強度要求只有數量要求。新標準中取消了鎖定點的概念，提出了鎖定栓的要求：

1）單個鎖定栓的強度：鎖定栓應為鋼質，單個鎖定栓與門框搭接的截面積應大于或等于78.5mm2，伸出長度應大于或等于14mm。

2）鎖定栓的分布：1級防盜門的門扇開啟側應有多于或等于兩個鎖定栓。對門扇的上下沒有鎖定栓的要求；2級及以上的防盜門是在符合1級要求的基礎上，門扇開啟側距離上下（頂部和底部）邊600mm的范圍內應至少有一個鎖定栓,門扇的上下邊應有多于或等于1個鎖定栓。值得說明的是，該變化為防盜門與防火門的有機結合提供了技術支撐。

2.11 修改門扇與門框的尺寸公差、搭接寬度與配合間隙等要求

對公差、搭接寬度及配合間隙等工藝尺寸進行修改，主要變化有：

1）取消了貼合面間隙要求。

2）舌孔間隙修改為主鎖舌與鎖孔的前后間隙之和應小于或等于6.0mm。因?yàn)橹麈i舌的舌孔間隙很大程度上決定了門扇的晃動量，這樣規定使操作更方便。

3）修改了框扇搭接寬度的要求，新標準只規定了開啟側和鉸鏈側兩個搭接寬度，門扇與門框在開啟側的搭接寬度應大于或等于15mm，門扇與門框在鉸鏈側的搭接寬度應大于或等于12mm，且在測試方法中明確了，對于那種多階搭接的情況，搭接寬度是各階寬度的總和。

4）取消了平面度的要求，主要原因?yàn)閴夯ū砻娴钠矫娑炔槐銣y(cè)量。

2.12 修改“軟沖擊性能”要求及試驗方法

新標準規定：“門扇應能承受30kg沙袋、9次沖擊試驗，試驗后門框與門扇間隙的最大變化量應符合：1、2級的變化量小于或等于4mm；3、4級的變化量小于或等于3mm；5級的變化量小于或等于2mm?！?/span>

2.13 修改“懸端吊重性能”要求

懸端吊重性能是考核鉸鏈強度性能的重要指標，也間接考核了門扇鉸鏈的耐久性。在原標準的基礎上提出試驗后門扇啟閉功能應正常的要求，即：門扇開啟到90°±5°或45°±5°，在通過門扇把手垂直于地面的作用線上附加（1000±5）kg重物，保持5min，試驗后門框門扇的垂直變形量應小于或等于2.0mm，且門扇啟閉正常。

2.14 增加“其他附加功能”要求及試驗方法

隨著技術發展，防盜門逐漸成為了智能家居的承載平臺之一。標準中增加了“防盜門按需要增加的附加裝置應不降低其防盜安全防盜性能”，其評價方法是結合抗破壞性能進行試驗。

2.15 增加有關外部應急電源接口的要求及試驗方法

因?yàn)榉辣I門逐漸成為了智能家居的承載平臺，用電量及電源的需求在提高，因此標準增加了“內部電池作為啟閉防盜門的主電源時，在防護面?zhèn)葢?yīng)具有外部應急電源接口?！?/span>

2.16 修改“防破壞性能”的要求及試驗方法

這是本次標準修訂變化比較大的一個方面，主要體現在以下幾點：

1）修改了部分工具的技術參數，通過定義的方式規定破壞工具的技術參數，其破壞能力得以約束，這樣，不同實驗人員、不同實驗室之間的試驗結果就有了可比性。

2）突出了破壞試驗針對的是門扇的薄弱環節，且在標準中明確了典型的薄弱環節：門扇加強結構以外的區域、對于雙開門結構中兩個門扇搭接部位、對于門中門結構中小門扇與門扇連接處、門鏡以及各種預留的功能性開孔、安裝的附加裝置的部位等。

3）除材質和厚度符合前述要求的1級、2級鋼質防盜門以外，對于其余級別和種類的防盜門，均應進行開洞破壞試驗。

3 結語

本文通過新舊標準結構、技術內容的對比，介紹了GB 17565-2022 《防盜安全門通用技術條件》的主要內容。修訂后的標準對指導我國防盜安全門的研制、生產、檢驗檢測及規范市場行為具有極其重要的意義，對助力平安中國、質量強國的建設具有很好的支撐作用。

參考文獻

[1]GB 17565-2007.防盜安全門通用技術條件[S].北京：中國標準出版社，2007.

[2]GB 17565-2022.防盜安全門通用技術條件[S].北京：中國質檢出版社，2022.
