標準解讀GB/T 34120-2023《電化學儲能系統儲能變流器技術要求》
發表時間:2024-02-22 17:30:26
新版GB/T 34120-2023《電化學儲能系統儲能變流器技術要求》已于2023年12月28日正式發布，并將于2024年7月1日正式實施。

作為電化學儲能系統用儲能變流器的推薦性國家標準，GB/T 34120-2013《電化學儲能系統儲能變流器技術要求》提出了新的技術要求，相較于2017版本，有如下重要更新：

1、更新了標準適用范圍

2017版適用于交流側低壓（<1kV），直流側電壓不超過1000V；新版適用于交流端口電壓在35kV及以下的產品，對直流側電壓沒作規定。

2、增加了變流器的分類定義

接入電壓等級分類需明確，在新標中部分項目對不同分類變流器要求不同。按接入電壓等級分類如下：

A1類儲能變流器，應用于通過10(6)kV及以上電壓等級接入電網的儲能電站、且儲能變流器交流端口電壓不大于1000V的儲能變流器；

A2類儲能變流器，應用于通過10(6)kV及以上電壓等級接入電網的儲能電站、且儲能變流器交流端口電壓大于1000V的儲能變流器；

B1類儲能變流器，應用于通過10(6)kV接入配電網的儲能變流器；

B2類儲能變流器，應用于通過380V接入配電網的儲能變流器；

B3類儲能變流器，應用于通過220V接入配電網的儲能變流器。

3、更改了外殼防護等級要求

2017版本要求不低于GB/T 4208規定的IP20；新版要求戶內型不低于IP20，戶外型不低于IP54。

4、增加了“絕緣電阻檢測”

要求變流能夠檢測到直流端口絕緣電阻，小于設定保護值時應報警并停止運行。

5、增加了“功率輸出范圍”

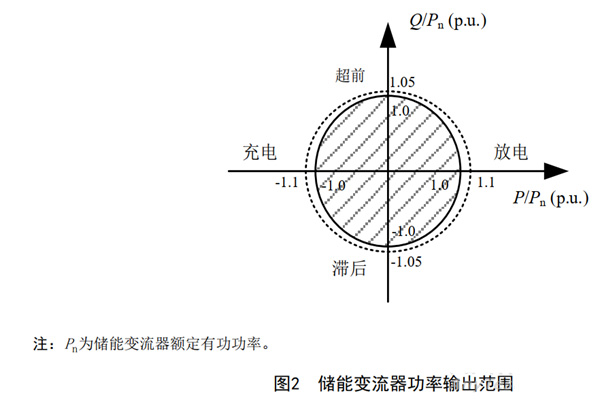

新版本要求在額定輸出條件下，有功功率和無功功率的輸出范圍應在圖2所示實線框內四象限動態可調，宜在圖2所示虛線框內四象限動態可調。


6、增加了“一次調頻”

A1類、A2類和B1類儲能變流器參與一次調頻控制時，應滿足下列條件：

a）在充電和放電狀態時均具備一次調頻能力；

b）一次調頻死區宜設定為±(0.03～0.05)Hz；

c）一次調頻有功功率控制滿足公式(1)，限幅不小于20％額定有功功率；

d）一次調頻調差率應為0.5％～3％；

e）一次調頻響應時間應不大于100ms，調節時間應不大于300ms。

7、增加了“慣量響應”

A1類、A2類儲能變流器要求此功能，應滿足下列要求：

a）儲能變流器在充電和放電狀態時均具備慣量響應能力；

b）慣量響應頻率變化死區宜設定為± (0.03～0.1)Hz，計算頻率變化率的時間窗口宜為100ms～200ms；

c）儲能變流器在滿足公式(2)的條件下提供慣量響應，有功功率控制滿足公式(3)；

d）參與慣量響應控制時，其響應時間不大于100ms，調節時間不大于300ms。

8、增加了“高電壓穿越”、“連續故障穿越”

相較于2017版本只有“低電壓穿越”，新版本對變流器的電壓故障穿越能力提高了要求，對電壓故障中的動態無功支撐能力和有功功率提出了新要求。

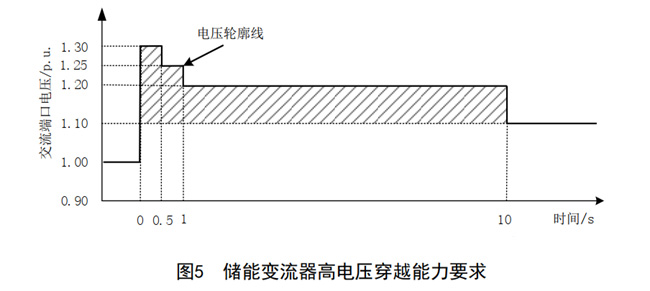

對于“高電壓穿越”，A1類、A2類、B1類和B2類儲能變流器交流端口電壓在圖5所示的電壓輪廓線及以下的區域內時，儲能變流器應不脫網連續運行。

對于“連續故障穿越”，有“連續低電壓穿越”和“連續低-高電壓穿越”。“連續低電壓穿越”要求A1和A2類儲能變流器應具備連續兩次低電壓穿越的能力，相鄰低電壓穿越的時間間隔宜支持0.2s～2s；每次低電壓穿越的特性和支撐能力應滿足“低電壓穿越”的要求。“連續低-高電壓穿越”要求A1和A2類儲能變流器應具備連續三次低-高電壓穿越能力，對于連續低-高電壓穿越期間沒有保持故障前有功功率值的儲能變流器，其有功功率在故障清除后應能快速恢復，自故障清除時刻開始，以不小于30％額定功率/s的功率變化率恢復至故障前的值。

9、對安全防護提出了新要求

增加了“等電位保護連接和接地”、“電容殘余能量危險防護”、“機械防護” 等安全性能要求。

10、環境試驗方面增加“鹽霧適應性”要求

對于應用在海洋性氣候的儲能變流器，在規定的鹽霧試驗環境條件下保持7d，外殼表面不應出現脫落、銹蝕。

11、更改了“電磁兼容”要求

按不同接入電壓等級提出了相應的要求。

綜上，2023版本將標準的適用范圍從低壓等級（1kV）拓展到中壓等級（35kV），適應了電力系統用儲能變流器的標準需求。所以首先應明確產品按接入電壓等級劃分的類別，再根據類別查看適用要求。
