隨機振動是指一種振動波形雜亂、對未來任何一個給定時刻其瞬時值不能預先確定，其波形隨時間的變化顯示不出一定規律的振動，無法用確定性函數解釋其規律。在自然環境中和工程實際中都存在一種現象，其變化是高度不規則，無規律的，不可預估也不可重復，物理現象的這種變化規律稱為“隨機”的。例如，海浪，地震，陣風（湍流），火箭的噴氣噪聲以及不平路面。在隨機現象作用下，系統產生的振動規律也同樣有隨機的特征，振動過程是不確定的，這樣振動稱為隨機振動。

工程中有很多這樣的實際例子：

在海浪作用下，海洋平臺結構、水面艦船、出入水的導彈的振動；

在湍流作用下，飛行器結構的振動；

在陣風作用下，高聳建筑物、橋梁的振動；

在地震作用下，所有地面建筑結構的振動；

在發動機噴氣噪聲以及大氣氣動噪聲的作用下，火箭、導彈等飛行器結構的振動；

在不平路面的作用下，各種車輛的振動。

振動試驗的目的在于確定裝備是否可以承受壽命周期內的振動條件并且能夠正常工作。有時候也考核產品在振動和其他氣候環境因素疊加條件下是否可以正常工作，比如：溫度+濕度+振動（簡稱三綜合）。

一、振動可能激發裝備那些故障或問題

導線磨損;

緊固件/元器件松動;

斷續的電氣接觸;

電氣短路;

密封失效;

元器件失效;

光學上或機械上的失調；

結構裂紋或斷裂;

微粒和失效元器件的移位;

微粒或失效元器件掉入電路或機械裝置中;

過大的電氣噪聲;

軸承摩蝕等。

二、振動試驗程序

程序1：一般振動試驗

評估裝備在寬頻帶隨機振動環境下的性能，模擬裝備在運輸、操作或作戰時可能遇到的廣泛振動情況。特點：通常采用隨機振動，振動譜根據裝備的使用環境定制，覆蓋較寬的頻率范圍。

程序2：模擬散裝貨物運輸振動試驗

專門針對裝備作為散裝貨物運輸時可能遇到的振動條件，如鐵路、公路、海上或空中運輸。特點：可能包括正弦掃頻振動和隨機振動，模擬運輸過程中的特定振動譜，重點關注運輸過程中的長期振動疲勞效應。

程序3：模擬大型組件運輸振動試驗

適用于大型軍事裝備組件在特殊運輸條件下的振動評估，考慮到了大型結構件在運輸過程中的獨特振動響應。特點：可能包括特定的正弦振動或隨機振動模式，模擬大型組件在運輸過程中的振動特性，可能更注重低頻振動的影響。

程序4：組合式飛機外掛的掛飛和自由飛

專門用于評估飛機外掛武器系統、吊艙或傳感器等在掛飛狀態或投放（自由飛）過程中的振動耐受性。特點：包含飛行過程中可能遇到的復雜振動環境，如啟動、飛行中的氣動振動、著陸沖擊等，既包括隨機振動也可能包含特定的沖擊試驗。

三、GJB150.16A 各個試驗程序的振動時長是多少的？

GJB150.16A標準中并沒有直接提供一個固定的、適用于所有試驗程序的標準時長。各個試驗程序的時長取決于試驗類型（如正弦振動、隨機振動或特定的運輸振動模擬）裝備的特性和預期的應用環境。具體時長需要根據裝備的使用說明書、設計要求和預估的振動暴露頻譜來確定，以確保試驗?zāi)軌虺浞帜M裝備在實際服役中可能遇到的振動條件。

一般而言，試驗時長由以下幾個因素決定：

頻率范圍：振動試驗覆蓋的頻率范圍越廣，試驗時間可能越長，以確保在所有關鍵頻率上都有足夠的暴露時間。

振動譜：根據裝備將面臨的特定振動譜（如運輸振動譜、飛行振動譜），試驗時長會有所不同。

試驗?zāi)康模耗途眯詼y試、功能驗證或是敏感度評估可能會影響試驗的持續時間。

標準推薦：GJB150.16A中可能會提供某些類型試驗的推薦暴露時間或循環次數，但這需要結合試驗的具體配置來確定。

四、振動試驗設備

對于一般振動試驗程序而言，通常根據所要求的試驗頻率范圍、位移以及受試樣品和夾具的尺寸和質量來選擇振動試驗臺。

對于散裝貨物運輸環境，通常采用運輸顛簸臺進行模擬，它可以在臺面的垂直面產生頻率為5Hz，雙振幅值為25.4mm的圓周運動。

對于大型組件運輸環境，通常采用實際跑車試驗，試驗路面可以是設計的試驗道路、典型公路或指定的專用公路。

對于組合式飛機外掛的掛飛和自由飛 ，通常也是采用實驗室的振動試驗臺進行模擬。

五、GJB150.16A-2009振動試驗?zāi)苣M哪些場合下的振動試驗

制造階段環境應力篩選振動試驗；卡車、拖車、履帶車等運輸振動環境；飛機-噴氣式飛機、螺旋槳式飛機、直升機振動環境；艦船-水面艦船振動試驗；鐵路-火車振動試驗；固定翼飛機-噴氣式飛機；發動機-渦輪發動機振動環境等。、

六、典型的振動試驗示例

對于第一大類產品制造階段，環境應力篩選試驗運用得比較多，提前排除產品的早期故障，這個時候的振動試驗是和溫度循環試驗疊加而成，振動試驗的均方根值為6.06grms，振動量級相對較大，一般測試方向?yàn)閤,y,z三方向，每方向要求的測試時長5分鐘到15分鐘不等，實際可根據產品的使用使用環境而定。

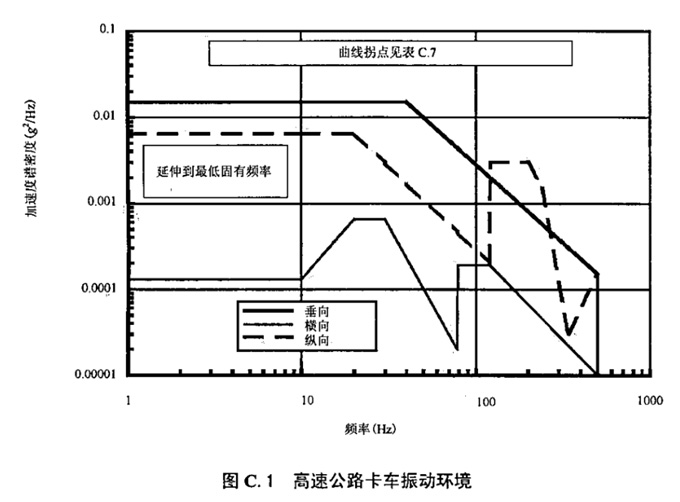

對于第二類運輸環境振動，這個場合的振動是我們?nèi)粘Ｔ囼?yàn)中用得最普遍的試驗類型，卡車運輸環境C1曲線也是經常做的，對于艦船環境振動，一般要求的測試頻率從低頻率2Hz開始，需要搜索諧振點、共振保持、掃頻耐久等環節，艦船環境的振動試驗可以參考標準GJB4進行試驗，測試要求都是很明確的。

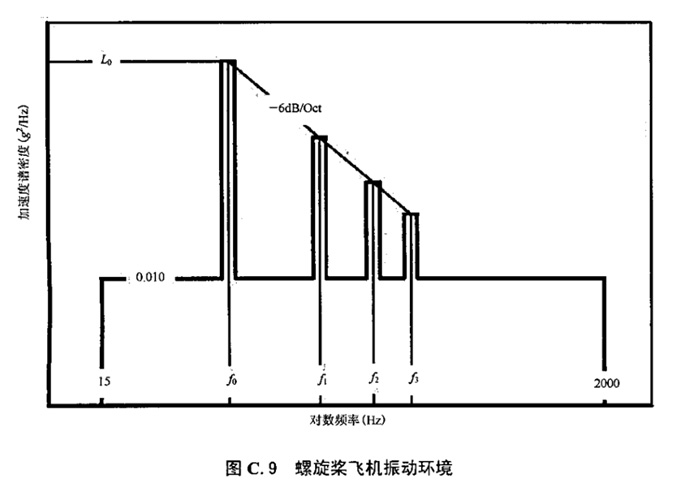

對于工作環境的振動，飛機和飛機外掛的設備用的比較多，并且這類振動都是復合型的振動試驗，一般有寬帶+窄帶隨機試驗，振動方向通常也是相互垂直的三個方向，測試時長通常為幾小時根據產品使用環境而定。
