剩余電流動作特性測試儀

ABX-R2-A型小型漏電斷路器自動校驗儀是按照標準GB16917.1-2014/GB16916.1-2014制作的，它是專門用于小型漏電斷路器動作特性的自動校驗。儀器以ARM-7高速處理器為核心，配以高速真有效值A(chǔ)/D轉換器和帶市電跟蹤的DSS正弦信號發生器及功率放大器，儀器自動輸出電流，可進行動作電流、動作時間等試驗項目，是塑殼漏電斷路器校驗的理想設備。

  • 產品參數
  • 性能特點
  • 適用標準
  • 一、主要技術參數：

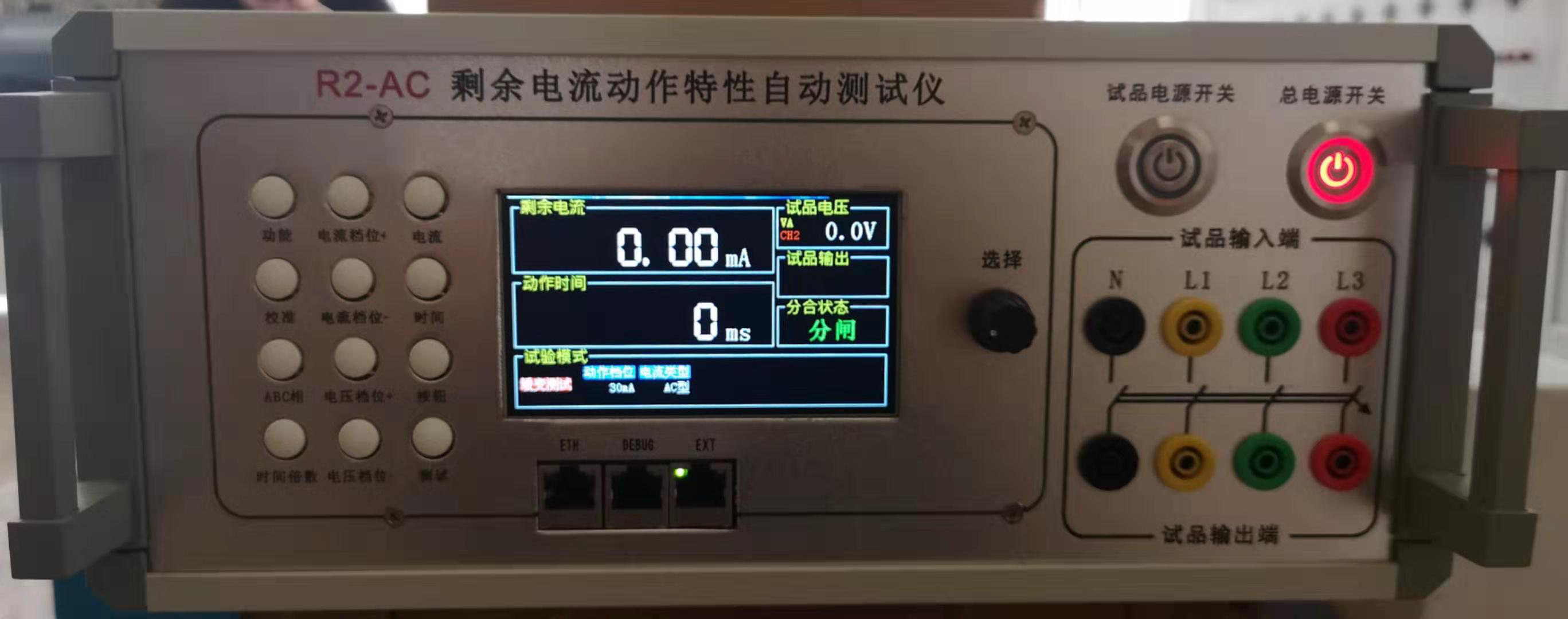

    1、產品外觀



    儀器由液晶顯示屏、電源、輸出開關、輸出插座等部分，操作簡便、顯示清晰，美觀大方。

    2、功能特點
    24位高速高精度真有效值A(chǔ)D轉換，對動作電流及電壓進行精確采樣
    高速處理器對動作時間進行精確采樣
    支持標準Modbus-RTU通訊協議
    支持常規產品動作電流快速選擇及非常規產品動作電流單獨設置
    32位嵌入式處理器，高速處理大量通訊數據
    RS232/485全速率異步串行通信接口，最大波特率可達115200bps
    輸入輸出信號隔離保護，工作安全
    軟硬件看門狗WDT設計，保證系統穩定
    配置參數存儲于flash存儲器，掉電不丟失，永久保存
    軟硬件抗干擾設計，可適應電磁環境較為惡劣的場合

    3、性能指標
    工作電源：輸入3相380V。
    功率：10kw。
    人機界面：4.3寸觸摸屏
    電流、電壓顯示精度：1級；電流分辨率0.1mA；電壓辨率0.1V。
    電流輸出范圍：AC：0~500mA,
    隔離電壓輸出：50V,187V,220V,242V.，
    計時精度：5mS，分辨率1mS。
    A型相位選擇：0度(500mA)、90度(500mA)、135度(300mA)
    A型極性選擇：正極、負極、正極+DC6mA、負極+DC6mA。
    工作環境：-20～70℃，90%RH（無凝結）。
    存儲環境：-30～75℃，90%RH（無凝結）。
    外型尺寸：49*37*34(L×W×H，mm)。
    重量：約20kg。

    二、工作原理

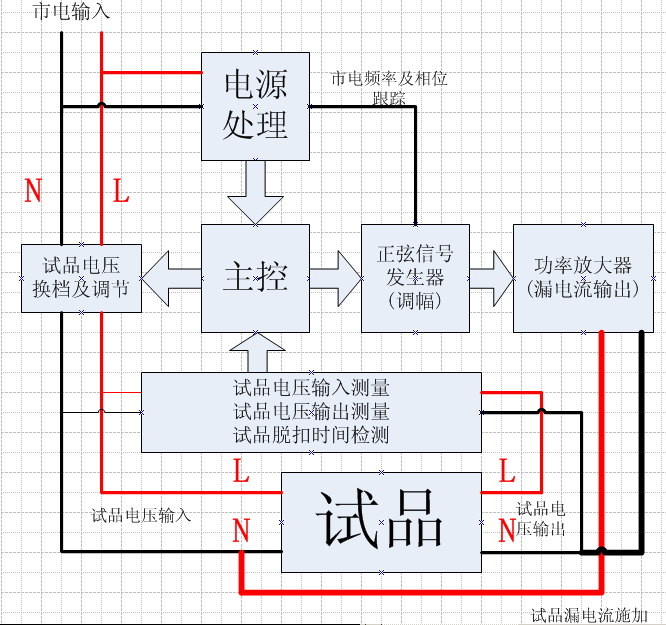

    本儀器直接將市電壓通過檔位切換及調節后供給試品電壓輸入端，同時信號板采集市電頻率及相位同步產生正弦信號經功率放大后得到試品的模擬漏電流施加到試品上，主控板分別采集試品輸入電壓、輸出電壓及漏電流后，通過軟件分析計算后得到試品的動作電流及動作時間等數據。其原理框圖如下：





  • 一、操作說明

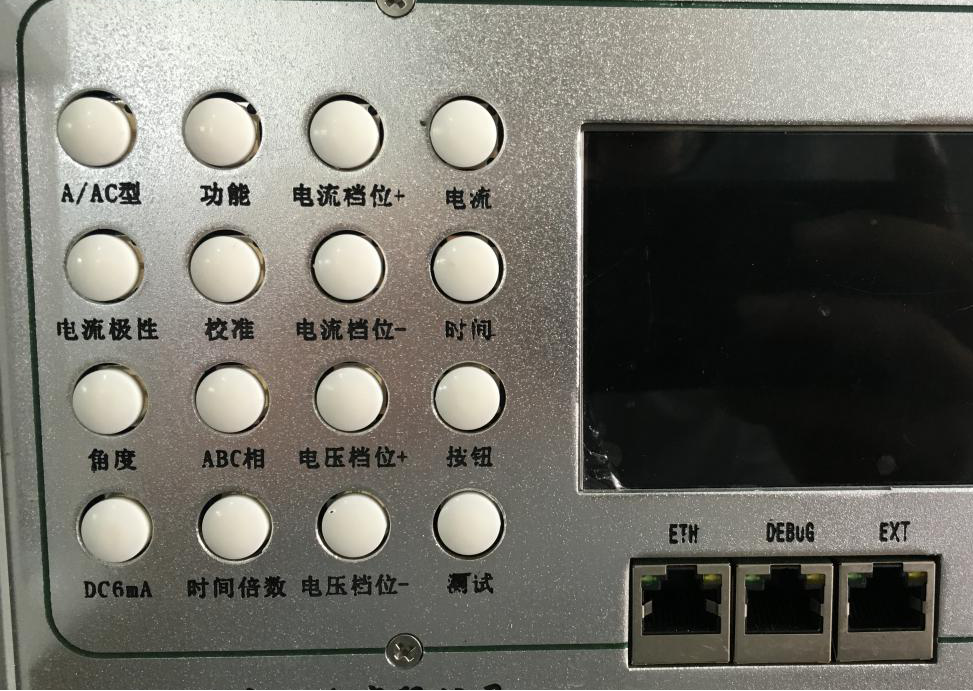

    界面按鈕操作說明


    【A/AC型】；切換A型或AC型
    【電流極性】：在進入A型操作界面后調節電流極性
    【角度】：在進入A型界面后調節角度（0°，90°，135°）
    【DC6mA】：在A型界面調節±6mA
    【功能鍵】：進入界面后，可以調節起始比例（起始電流百分比），上升速率（調節測試速度），手/自動切換，地址設置{點擊【旋鈕】選擇項目，旋轉【旋鈕】進行調節}
    【校準】：進入后可手動調節輸出電流大小，與標準表對比
    【ABC相】：在4P產品測試時可以點擊選擇漏電流施加在那一相（默認A相）
    【時間倍數】：在時間測試時使用，輸出電流會是當前檔位電流乘以【時間倍數】（默認1倍，再次點擊會改變倍數）
    【電流檔位±】：在測試項目時，點擊增加或減小電流檔位
    【電壓檔位±】：在測試項目時，點擊增加或減小電壓檔位
    【電流】：漏電電流（緩變）測試界面
    【時間】：按一次為漏電時間（突加）測試，按兩下進入【閉合測試】：測試合閘斷開
    【按鈕】測試產品按鈕
    【測試】為手動狀態下，啟動按鈕

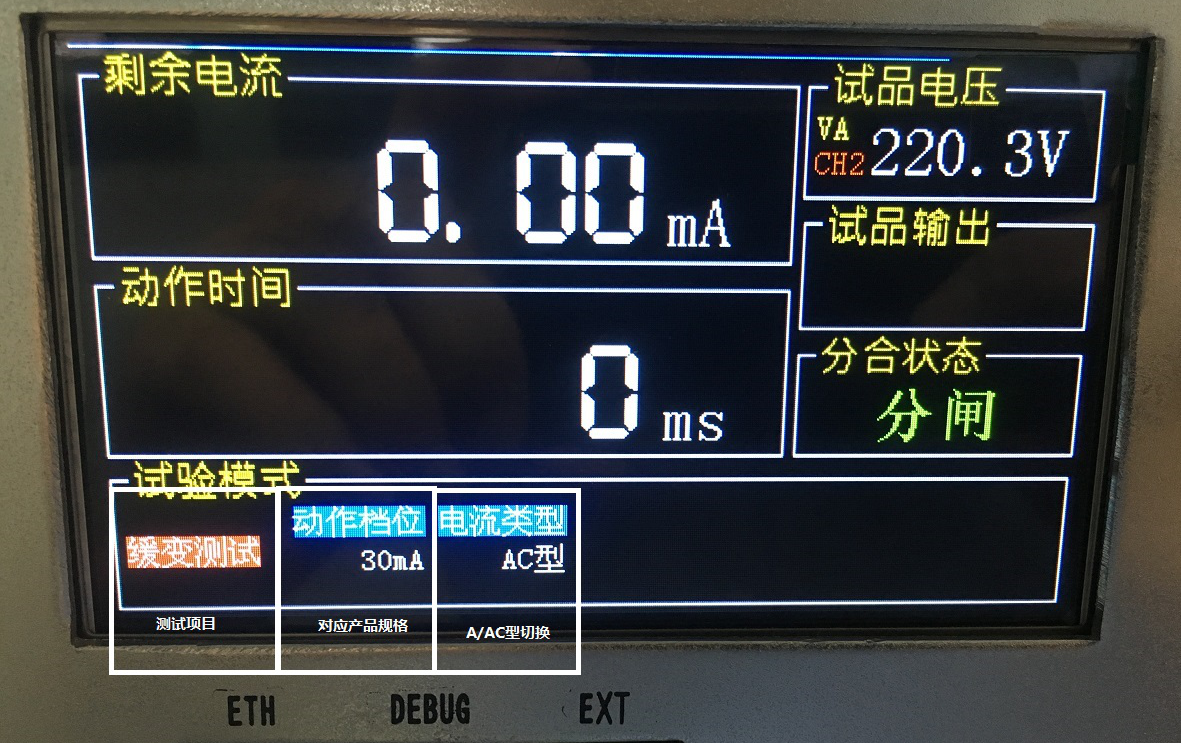

    開機自動進行測試畫面

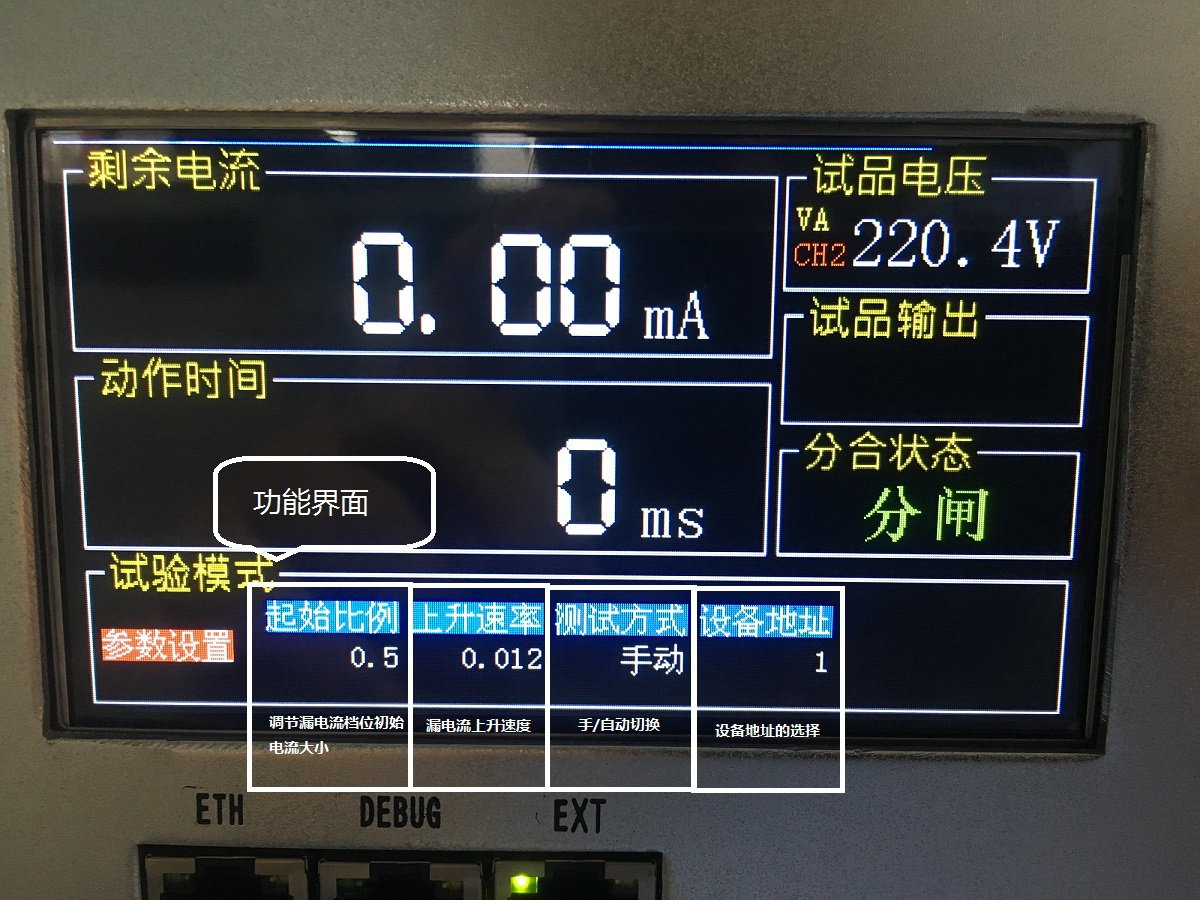

    功能界面介紹



  • 符合標準：
    GB16917.1-2014/GB16916.1-2014

銷售熱線：0769-83110798

技術咨詢：18128028677
