智能型RCCB/RCBO動作特性測試儀

智能型RCCB/RCBO動作特性測試儀是Delta德爾塔儀器按照標準GB16917.1-2014/GB16916.1-2014研發制作的，儀器適用于交流額定頻率50HZ、60HZ，額定電壓不超過440V,額定電流不超過125A的帶過電流保護的剩余電流斷路器且，測量額定剩余電流500mA以內或更高的AC型的漏電保護器的交流脫扣或漏電斷路器的交流脫扣器的剩余動作電流和額定剩余電流下的脫扣時間。
  • 產品參數
  • 性能特點
  • 適用標準
  • 1、設計依據：
    試驗臺依據國標GB16917.1-2014 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO) 第1部分: 一般規則；
    滿足GB16917.1中的9.9.1.2條款的a、b、C（1）測試有要求（AC型）
    2、試驗項目：（在20℃±5℃的基準溫度下）
    1）剩余電流增加時，驗證動作正確性：AC型剩余電流斷路器在額定電壓壓，剩余電流從0.2I△N開始穩定增加，測量脫扣電流
    2）額定剩余電流，驗證分斷時間：AC型剩余電流斷路器額定電流下，模擬閉合斷路器，試驗分斷時間。
    3）突然出現剩余電流，驗證分斷時間：AC型剩余電流斷路器額定電流下，模擬閉合回路，試驗分斷時間。
    3、功能特點：
    24位高速高精度真有效值AD轉換，對動作電流及電壓進行精確采樣
    高速處理器對動作時間進行精確采樣
    支持標準Modbus-RTU通訊協議
    支持常規產品動作電流快速選擇及非常規產品動作電流單獨設置
    32位嵌入式處理器，高速處理大量通訊數據
    RS232/485全速率異步串行通信接口，最大波特率可達115200bps
    輸入輸出信號隔離保護，工作安全
    軟硬件看門狗WDT設計，保證系統穩定
    配置參數存儲于flash存儲器，掉電不丟失，永久保存
    軟硬件抗干擾設計，可適應電磁環境較為惡劣的場合
     4、主要性能指標：
    工作電源：三相交流380V±10%；
    功率：500W；
    人機界面：4.3寸觸摸屏；
    電流、電壓顯示精度：1級；電流分辨率0.1mA；電壓辨率0.1V；
    電流輸出范圍：AC：0~500mA；
    電壓輸出：0~250V；
    計時精度：5mS，分辨率1mS；
    A型相位選擇：0度(500mA)、90度(500mA)、135度(300mA) ；
    A型極性選擇：正極、負極、正極+DC6mA、負極+DC6mA；
    帶485通訊口，MODBUS RUT協議，本機可跟電腦或其它設備進行通訊；
    外型尺寸：49*37*34mm(L×W×H)；
    重量：約20kg。


  • 工作原理

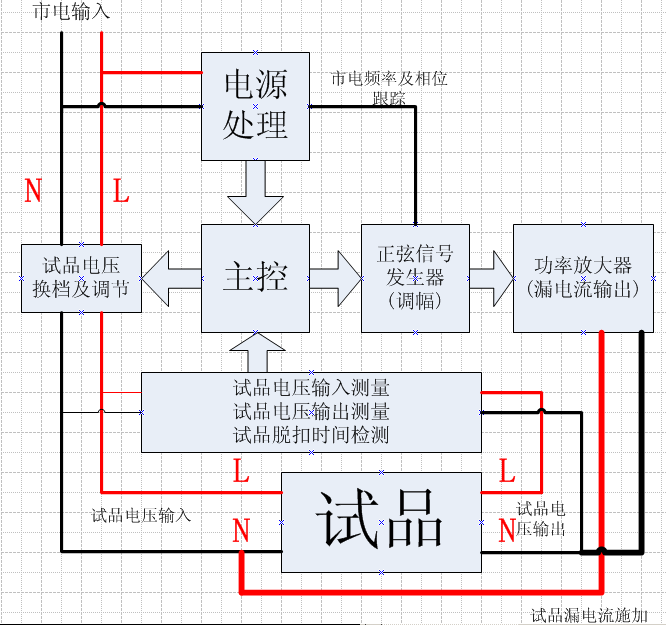

    本儀器直接將市電壓通過檔位切換及調節后供給試品電壓輸入端，同時信號板采集市電頻率及相位同步產生正弦信號經功率放大后得到試品的模擬漏電流施加到試品上，主控板分別采集試品輸入電壓、輸出電壓及漏電流后，通過軟件分析計算后得到試品的動作電流及動作時間等數據。其原理框圖如下：

    （電氣原理圖）


  • 滿足標準：
    智能型RCCB/RCBO動作特性測試儀是Delta德爾塔儀器按照標準GB16917.1-2014/GB16916.1-2014研發制作的。

銷售熱線：0769-83110798

技術咨詢：18128028677
